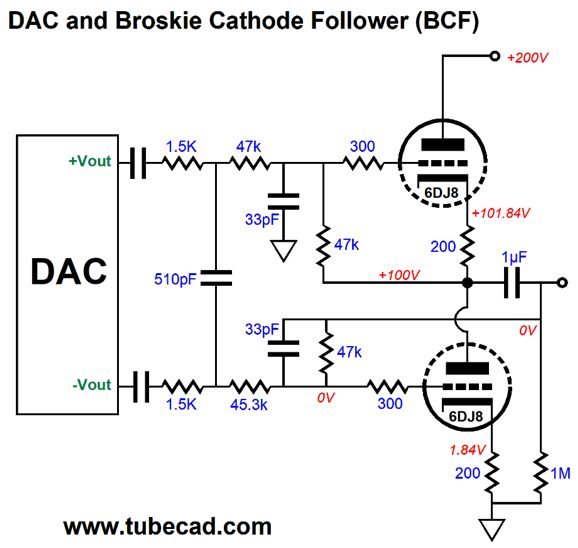

buffer cho DAC xuất v+, v- từ lâu rồi và hoàn toàn dùng đc cho mạch này, các bạn nghiên cứu nhé http://www.tubecad.com/2017/08/blog0392.htm



Theo đường dẫn của @lehuy173
http://www.tubecad.com/2017/08/blog0392.htm
Có thể không bắt buộc phải dùng biến áp lọc cao tần, thay vào đó là 1 mạch lọc lc = vài vòng dây cuốn trên 1 lõi ferit.
@hiêuvu xem có dùng đc o để anh em áp dụng. Thanks



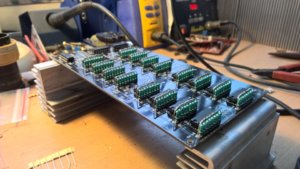

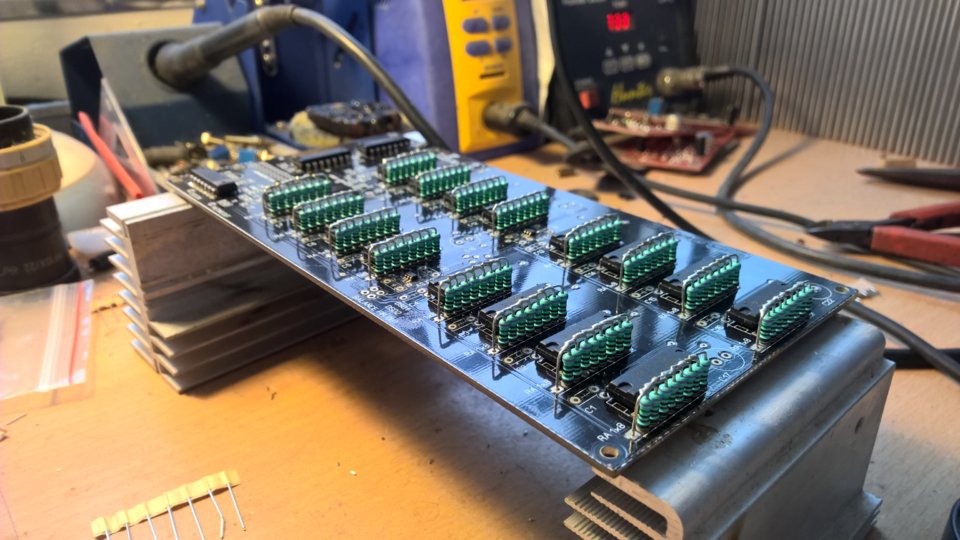

anh bạn xài đồ tháo máy mua ở N Tảo lắp nguồn shunt áp ra 5.12V chạy tốt ngay lần đầu. 4diode 1N5823 (không cần chi MUR cho mắc không cần thiết), 2 tụ 4700uf/25V NCC series LXZ , 5 con bjt 2SA1015 hoặc con PNP Nhật nào cũng được, đở lo chéo chân khi dùng loại BC của EC. Tản nhiệt, mosfet kênh P,N cũng có sẵn.



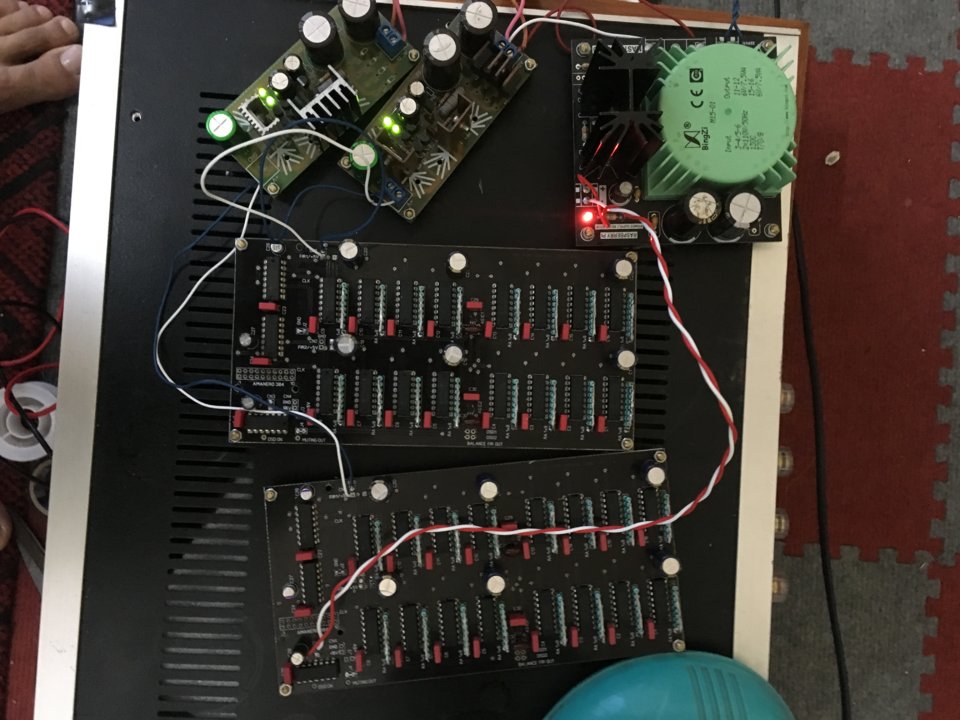

Nguồn salas của e 1 chú rất kỳ, đóng nguồn k chạy, ngắt tải ra thì chạy, cấp tải lại thì lại chạy ngon lành?
E cho chạy rodage 24/24, chờ khi nào ama vs edcore về mới thử đc.



Bài viết hay quá.
Không dùng ba cũng được mà b. Nhưng mạch lọc LPF phải đi sau 1 tầng đệm để cản DC và trở kháng ra của Fir không tác động đến f và q của mạch lọc.



Câu đầu dễ, câu sau căng à nhen



Gắn con trở 47 hoặc 100ohm 2W làm tải thử luôn b.



Mạch này chuẩn cho dac pure DSD này luôn, chấp nhận input có áp +2.5V tự động cân DC offset ở output. Bác nào thử đi



Mạch này no gain, đúng là buffer luôn, cũng cắt ở 100kHz.



Mạch dạng này có được kh các bác?



Quá được, trong trường hợp này biến áp xuất âm ở katot lợi hơn nhiều, còn anot lắp cặp choke pp thì hết thuốc



Mạch đó thoát được cái biến áp xuất âm đầu vào thì lại mắc cái biến áp xuất âm đầu ra, mệt hơn ạ.

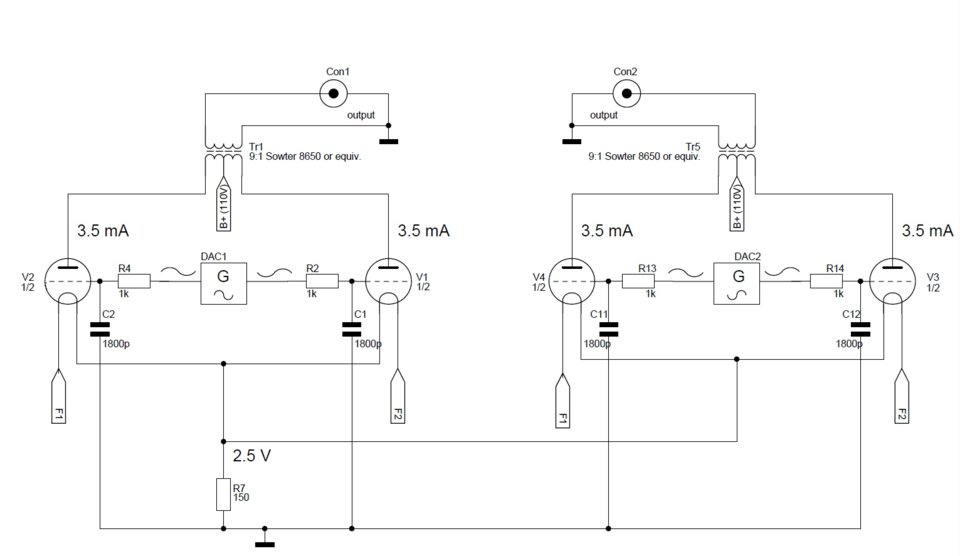

Mạch gốc có biến áp vừa lọc LFP vừa ngăn DC, vừa chuyển từ balance sang unbalance nên rất lợi hại. Em post mấy mạch đèn để thêm lựa chọn cho buffer, anh em nghiên cứu xem phương án nào hay nhất.
Về vụ bỏ biến áp, bản thân các chip DAC đời mới xuất balance, buffer bằng opam đều không cần biến áp hoặc tụ vì mạch Balance nó trừ đi nhau, áp từ DAC khoảng 1.65V tới 2.5V sau khi qua mạch buffer sẽ có dc offset = 0.



Nó dành cho ai thật đông tiền.



Về vụ bỏ biến áp, bản thân các chip DAC đời mới xuất balance, buffer bằng opam đều không cần biến áp hoặc tụ vì mạch Balance nó trừ đi nhau, áp từ DAC khoảng 1.65V tới 2.5V sau khi qua mạch buffer sẽ có dc offset = 0
[QUOTE="hieuvu,
Không dùng ba cũng được mà b. Nhưng mạch lọc LPF phải đi sau 1 tầng đệm để cản DC và trở kháng ra của Fir
Cho con tụ là song



Đơn giản nhất có thể.



Có kụ nào dư biến áp 10k:10k và amanero hịn không để lại ah



Lão này đi tầu ngầm kinh... tuần trước em cho gà đi đá ở nhà anh già chuyên analog ... lại về mod tiếp [emoji4]



Thua cát xét hay sao mà lại phải mốt tiếp vậy.



Mục đích cho hay như R2R chứ !!!



Chưa có Opt, Buffer e đấu nghe chay, k ù xì, ko pop.



2 cục vàng vàng nối với jack rca là tụ điện hả bác ui



Tụ nối tầng, 2 mặt lọc RC đã có đủ trong sơ đồ này



Bạn làm thử thế này đi:
Nối tầng, lọc RC theo sơ đồ này

Và lắp 2 con 2SK79 theo sơ đồ này

Lắp song thấy chờ đợi nhiều khi gặp sự bất ngờ



Khi tổng trở đầu vào thay đổ từ 234R cho đến 7.5k. Lọc đơn giản thì không đáp ứng được.
