    Bác Quanghao ơi, thế mạch cho 6H6 thi điều chỉnh những gì, nguồn thì rõ rồi, còn mấy điện trở thoát cathod có sửa không ah

    meoden, 14/11/08
    #152
  3. DTH

    DTH Advanced Member

    Joined:
    4/3/08
    Messages:
    78
    Likes Received:
    10
    Re: Pre ConradJohnson by 818design

    Anh Hào để cho tôi một bộ bo mạch 818 chạy đèn 6H30 nha, anh cho tôi biết tổng số T là bao nhiêu? kể cả tiền anh gửi giúp vào Tp HCM cho tôi, mai tôi sẽ chuyển tiền vào tài khoản của anh.
    Địa chỉ gửi hàng: Đoàn trịnh Hiển ; Địa chỉ: 220/158/28 Lê văn sĩ ; P14 ; Quận 3 ; Tp HCM.
    Cám ơn anh nhiều.


    Last edited by DTH on Fri 14 Nov, 2008 21:57:49, edited 1 time in total.

    Delete message

    DTH, 14/11/08
    #153
  4. Acuti

    Acuti Advanced Member

    Joined:
    13/12/05
    Messages:
    882
    Likes Received:
    388
    Location:
    Sài Gòn - Hà Nội
    Re: Pre ConradJohnson by 818design

    Bác Hào nói là nếu lắp bóng 6h6 thì tuân thủ theo đúng sơ đồ đã post.
    cứ thế mà xài.
    Còn 6H30 bác hào cho chạy dòng khoảng 15ma với V tại anod khoảng 120V. chạy chế độ này đảm báo an toàn cho bóng và tiếng hay (em cũng chuẩn bị tét thử)
    chúc các bác thành công.

    Acuti, 14/11/08
    #154
  5. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re: Pre ConradJohnson by 818design

    Vâng em nhớ rồi!

    quanghao, 15/11/08
    #155
  6. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re: Pre ConradJohnson by 818design

    Xin các bác lưu ý! phần nguồn em có điều chỉnh lại cho nó hoàn thiện vậy mong các bác thông cảm và sửa lại giúp em!
    khi nào có điều kiện updat bo mạch mới em sẽ bù cho các bác! Xin cảm ơn và chúc các Bác có 1 pre ưng ý!

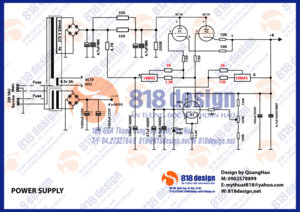

    Em up lại phần mạch nguồn

    quanghao, 17/11/08
    #156
  7. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re: Pre ConradJohnson by 818design

    Đây là bảng Dat của đèn 6H30 Các bác dựa vào đây để tính dòng và chế độ chạy cho riêng mình nhé!
    Theo bảng trên, em ví dụ Em sẽ chọn chạy ở chế độ:
    Ua = 120V
    Ia = 20mA
    Vg1= - 5,6V => Rk = 5,6/0,02 = 280 Ohm
    Rp = 1400 Ohm.
    Mời các Bác :eek:

    quanghao, 17/11/08
    #157
  8. Acuti

    Acuti Advanced Member

    Joined:
    13/12/05
    Messages:
    882
    Likes Received:
    388
    Location:
    Sài Gòn - Hà Nội
    Re: Pre ConradJohnson by 818design

    Tụ C17, C18 (4.7mF/400V) Thay bằng 1mF/400V . Vậy không dùng 02 tụ này có ảnh hưởng gì không hả bác Hào ???

    Acuti, 18/11/08
    #158
  9. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re: Pre ConradJohnson by 818design

    tất nhiên là có! tạm thời chưa có 4.7 uF Bác dùng tạm o.1uf hoặc 1uf nhé! Cứ từ từ thay thế bác sẽ thấy tác dụng của nó! thân

    quanghao, 19/11/08
    #159
  10. ducanhle

    ducanhle Advanced Member

    Joined:
    21/6/07
    Messages:
    1.704
    Likes Received:
    3
    Re: Pre ConradJohnson by 818design

    Các bác lưu ý phần nguồn nhớ dùng tụ Teflon nhé :mrgreen:
    Phần nguồn dễ trị hơn, ra hàng đồng đặt làm cái hộp vuông up lên là xong :cry:

    Trích Sterophile 12/2008

    ducanhle, 20/11/08
    #160
  11. Acuti

    Acuti Advanced Member

    Joined:
    13/12/05
    Messages:
    882
    Likes Received:
    388
    Location:
    Sài Gòn - Hà Nội
    Re: Pre ConradJohnson by 818design

    Tìm được tụ teflon đỏ con mắt, ở việt Nam tìm hơi bị khó bác ơi .Em mới kiếm tụ polystyrene được đã là vấn đề cân nhắc rồi

    Acuti, 20/11/08
    #161
  12. Acuti

    Acuti Advanced Member

    Joined:
    13/12/05
    Messages:
    882
    Likes Received:
    388
    Location:
    Sài Gòn - Hà Nội
    Re: Pre ConradJohnson by 818design

    Đã có bác nào xong chưa vậy ?
    Báo cáo các bác là Tiến độ của em đạt 90%. Tối nay về đấu nguồn, đấu input, output, đi mass là kể như xong, vì chưa có bóng 6H30 nên em cho chạy 6H6Pi trước khi nào có bóng 6H30Pi thì upgrade lên là xong.
    Mà đi dây mass như thế nào là hiệu quả nhất Bác Hào ơi ???

    Acuti, 24/11/08
    #162
  13. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re: Pre ConradJohnson by 818design

    Em làm xong rồi!
    Nối mass cách mà em vẫn làm là dùng 2 con diot lọai nhỏ ti ti đấu ngược đầu nhau, rồi nối vào mass của mạch xuống vỏ máy! :)

    quanghao, 28/11/08
    #163
  14. pilotOne

    pilotOne Advanced Member

    Joined:
    11/5/08
    Messages:
    309
    Likes Received:
    1
    Re: Pre ConradJohnson by 818design

    Em ráp xong tối qua rồi. Không ù xì, hehehe. Em chạy bóng 6H6. Chưa có Pow nên em nghe thử qua SS5000A. Cảm nhận là hay, các giải chi tiết hơn, độ động tăng lên đáng kể, bass mềm mà có lực hehehe.
    Cao áp em chỉnh mãi không đúng 260V, chưa tải 340V, có tải 280V :mrgreen: chắc tại cái VR củ chuối quá, nên nó chạy nóng kinh khủng. Em ráp theo mạch ban đầu, chưa update phần mới sau này, Bác nào có cách gì chỉ em chỉnh cao áp đúng theo mạch nha.

    pilotOne, 28/11/08
    #164
  15. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re: Pre ConradJohnson by 818design

    Muốn chỉnh cao áp! bác thay con đi ot R2m bằng con đi ot khác! ví dụ thay bằng con 82 vôn chẳng hạn!
    Chứ chỉnh Vr cũng không tác dụng bao nhiêu đâu!
    nên chú ý 6h6 Ua-k = 200 Vôn !Bác post hình và thông số cho anh em chiêm ngưỡng! :lol:

    quanghao, 28/11/08
    #165
  16. Acuti

    Acuti Advanced Member

    Joined:
    13/12/05
    Messages:
    882
    Likes Received:
    388
    Location:
    Sài Gòn - Hà Nội
    Re: Pre ConradJohnson by 818design

    Mấy hôm nay bận quá nên hôm nay em mới cắm điện em pre cua em được. Chân thành cám ơn bác quanghao nhiều nhiều. Mạch tuyệt vời, "plug and play". mặc dù dây tín hiệu em không đi dây bọc giáp, loa của em nhậy cỡ 105dB nhưng chẳng nghe tiếng ù xì nào. Em chưa còn chưa đo điện áp :p . mặc dù chưa có 6H30 nên xài đỡ 4 cây 6H6Pi. Tối nay em đi sinh nhật BTA xong mai chỉnh lại chế độ chạy . Máy chụp hình em cho mượn nên chưa chụp hình, khi nào có em post lên sau vậy
    Chúc các bác cuối tuần vui vẻ :D

    Acuti, 29/11/08
    #166
  17. mac

    mac Approved Member

    Joined:
    12/11/08
    Messages:
    16
    Likes Received:
    0
    Re: Pre ConradJohnson by 818design

    Bác post lên cho anh em chiêm ngưỡng với! Em đk bo mà không còn hu hu! :eek:

    mac, 2/12/08
    #167
  18. pilotOne

    pilotOne Advanced Member

    Joined:
    11/5/08
    Messages:
    309
    Likes Received:
    1
    Re: Pre ConradJohnson by 818design

    Của em đây. Cao áp em chỉnh xuống còn 244V, không biết làm sao cho nó xuống nữa :mrgreen:

    pilotOne, 2/12/08
    #168
  19. pilotOne

    pilotOne Advanced Member

    Joined:
    11/5/08
    Messages:
    309
    Likes Received:
    1
    Re: Pre ConradJohnson by 818design

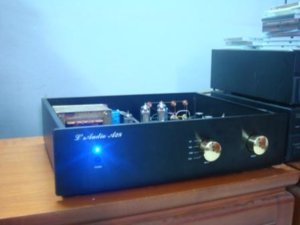

    gần hơn xíu:

    pilotOne, 2/12/08
    #169
  20. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công
    Re: Pre ConradJohnson by 818design

    Bác muốn hạ cao áp thì thay con diot R2M bằng con điot khac khoảng 80 v nhé!

    Chúc mừng bác ! :lol:




    http://818design.net/index.php?act=procat&cid2=11

    quanghao, 2/12/08
    #170
  21. Acuti

    Acuti Advanced Member

    Joined:
    13/12/05
    Messages:
    882
    Likes Received:
    388
    Location:
    Sài Gòn - Hà Nội
    Re: Pre ConradJohnson by 818design

    Em với bác Pilot one đụng hàng ! đen thui thùi lùi.
    tối qua tự nhiên tèo 1 em 6H6pi mặc dù bóng mới tinh, điện áp đo đều thấp cả . chứng tỏ bóng để lâu ngày không kiểm chứng được chất lượng. :)

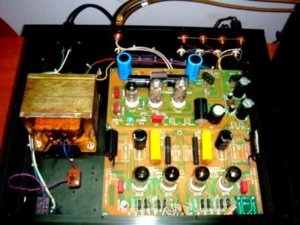

    Hình nội y em nó đây ạ.
    em vốn không cẩn thận nên đi dây chưa được đẹp, nhưng được cái chẳng ù xì gi :D


    Attached Files:

    Acuti, 3/12/08
    #171
  22. ducanhle

    ducanhle Advanced Member

    Joined:
    21/6/07
    Messages:
    1.704
    Likes Received:
    3
    Re: Pre ConradJohnson by 818design

    Nhìn mớ điện trở anode mà thấy ớn quá :mrgreen:

    ducanhle, 4/12/08
    #172
  23. thanhpham

    thanhpham Advanced Member

    Joined:
    30/10/08
    Messages:
    364
    Likes Received:
    1
    Re: Pre ConradJohnson by 818design

    Nhìn pàc đi dây đẹp đáy chứ. :roll:

    thanhpham, 4/12/08
    #173
  24. quanghao

    quanghao Advanced Member

    Joined:
    30/10/06
    Messages:
    7.598
    Likes Received:
    321
    Location:
    Thành Công

    Attached Files:

    quanghao, 5/12/08
    #174
  25. pc_chip

    pc_chip Advanced Member

    Joined:
    18/12/05
    Messages:
    5.042
    Likes Received:
    740
    Location:
    THỦ ĐỨC GROUP
    Re: Pre ConradJohnson by 818design

    Theo thiển ý của em thì bác nên đổi cho cái board ổn áp và cấp nguồn nó lên phía trước còn cái board pre ra phía sau sẽ tốt hơn ạ.

    pc_chip, 5/12/08
    #175
