Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Cụ Super phán đúng rồi đó, các bác xem thêm này, ứng dụng thế nào cụ hướng dẫn thêm nha, hình như đèn này có khí đấy



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Hóa ra là bác đố vui chúng em :wink:



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Mình đọc tiếng Nga và nhìn ký hiệu đèn thì nghĩ vậy nhưng quan trọng là hỏi Anh Em để được tư vấn cho biết cách sử dụng vào việc gì, không có ý gì khác đâu ! Quả thực là nhìn thấy nó lần đầu tiên :idea:



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Ko SP được tức hả :lol:



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Thông tin về cây đèn của bác đây ạ: 1Б10-17
Các thông tin khác về đèn ballast như cấu tạo, cách sử dụng... trên mạng có khá nhiều, tìm một chút là ra mà bác
Ví dụ như:
All About Ballast and Resistor Tubes
Identifying Ballast Tubes and Plug-in Voltage Dropping Resistor Units



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

All About Ballast and Resistor Tubes
Radio-Craft, January 1939

From the number of inquiries which have been I received recently, it is evident that there is considerable uncertainty among members of the radio industry regarding the function, purpose, and application of ballast tubes.

As applied to radio, a ballast tube is intended as a regulator to reduce or smooth out variations in voltage or current applied to the set caused by variations in the power supply, either power lines or batteries.

The term "ballast" is a general term which has been applied to all types of regulating tubes. The present popular types of ballast tubes should really be divided into three groups according to the type of service for which they are designed.


Fig. A. The type 1A1 Current Regulator type of glass-envelope ballast tube is for use in operating 2-V. tubes from a 3-V. "A" supply. The type 185R8 Line Ballast tube replaces the resistor cord in A.C.0-D.C. sets; it is also provided with a tap for two 6-8 V. pilot lights.

(1) CURRENT REGULATORS

These are designed to maintain the current to the set (usually filament current) constant when the voltage of the filament supply battery varies during its life.
In battery-operated sets using 2-volt tubes the filaments of all of the tubes are wired in parallel and connected to the filament supply battery. For satisfactory operation of the set and satisfactory tube life the filament current to the tubes must be maintained fairly close to its rated value. During the life of the filament bnttery its terminal voltage gradually decreases, which means that the current delivered to the tubes in the set also decreases. Many of these sets use 2 drycells in series for a filament supply. When new these have a terminal voltage of about 3.3 volts so that obviouuly some resistance must be inserted into the set filament circuit so that the tubes will not get more than the rated 2.0 volts. An ordinary resistor would take care of that but as the drycells dropped in voltage during life, the voltage applied to the tubes would become lower and lower, affecting both the performance of the set and the life of the tubes.

The current regulator tube is intended to replace this resistor and in addition to reducing the battery voltage to the proper value, it has the additional property of automatically changing its resistance so that, in spite of variations in the terminal voltage of the battery, the current supplied to the tubes is held constant.

Since the filaments of the tubes in battery sets are all wired in parallal each different combination of tubes requires a different regulator tube. For example, a set using 1-6C6, 2-34's, 1-32, 1-30, and 1-19 would have a total filament current of O.620-ampere and would use a type 1J1 current regulator (see Table).

To determine the proper current regulator for any set, it is simply necessary to determine the total filament current and use the resulator tube having that rating. The total set current can be determined by noting the number and type of tubes in the set and determining their respective filament currents from published characteristics such as found in the "National Union Handbook."

(2) VOLTAGE REGULATORS

These are designed to maintain the voltage to the set (usually plate and/or screen) constant when the current drawn by the set varies. Tubes of this type are not usually encountered in ordinary broadcast receivers.

The voltage regulator has the property of automatically varying the amount of current which it draws so that the voltage across its terminals remains constant. If one of these regulators is connected as part of the voltage divider across a power supply, the voltase across the regulator will remain constant regardless of variations in current through the divider or voltage variations from the power supply.

The operation of a voltage regulator may be expained by a simple analogy. Supgose we build a dam across a river. Let the water coming down the river represent our power supply voltage, the dam represent our voltage regulator, and the level of the water above the dam the voltaee supplied to the set. No matter how much water comes down the river, the level above the dam will remain approximately constant because all the surplus spills over the dam.


cám ơn bác metalhead nhé....



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Thêm thông tin về đèn photomultiplier dành cho bác nào lười đọc tiếng tây :lol:



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

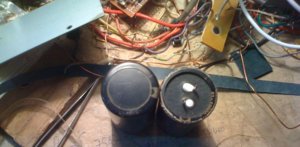

Các cụ ơi đây là tụ marcon xịn hay đểu?



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Nom cái form chữ vs cái màu nhũ vàng thì em đoán 99% là tụ ... nhái :mrgreen:
PS : phiền bác cho xem thêm hình chụp phần đầu + đít tụ ạ



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Đít em nó đây ah!



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Nhà em phá máy cũng nhiều nhưng chưa thấy tụ marcon cỡ như cái của bác - có thể ở máy khác ngoài đồ audio



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Dạ em cảm ơn bác, em kiếm được nó định lọc đốt tim đèn nhưng thấy nó nhẹ quá!



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Lọc đốt tim đèn thì cứ lắp bừa đi cụ ơi.Sợ gì :mrgreen:



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Em có mấy cặp nichicon 8200mi chữ vàng xịn để lọc đốt tim rồi, em tưởng nó xịn thì dùng không thị thôi ah



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Lọc đốt tim thì bác chơi tụ gì cũng được hết.



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Quan trọng phết đấy ah! Tây nó còn lọc bằng BG đó các bác ah!



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Ông Tây xài lọc đốt tim bằng BG chắc có quan hệ họ hàng chi với BG.



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Cũng tùy đèn bác ơi. Đèn đốt trực tiếp thì nên đầu tư đốt tim tử tế chút.

Cặp tụ ở trên trông dại lắm, có lẽ là nhái. Với lại đốt tim đèn mà dùng tụ 63V thì phí lắm, lại to nữa. Với các đèn thông dụng thì em thấy là chỉ nên dùng 16V là vừa, nhỏ gọn dễ lắp.



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Đèn DHT thì chơi đốt tim AC cho nó có "nhạc tính". Để BG làm xài cho cái khác cho nó cái khác thì hay hơn.



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Đèn DHT công suất lớn thì còn chơi AC được cụ ơi. Đèn DHT tín hiệu nhỏ mà cụ chơi AC đốt tim e rằng "nhạc tính" cao quá át cả nhạc cụ :lol:



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Kể cả amp mà đốt AC nghe ban ngày còn được chứ đêm đêm lọ mọ nghe mà không bị vợ mắng thì mới lạ!
Em đang tính tìm tụ tốt để lọc đốt tim đèn 6c4c làm rề.



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Cụ chơi sang quá lấy đèn 6C4C làm rề !



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Em có mỗi cặp để không cũng phí lắp đại cái rề chơi!
Bác nào có cái mạch rề hay hay cho em xin nhé!



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

Ông này toàn đứng núi nọ trông núi kia, mau mau có gì làm cái đấy đi đã, lung tung cả lên bây giờ :lol:



Re: Nơi trao đổi và cần giúp đỡ về linh kiện DIY

em ở Sài Gòn cần tìm chỗ bán ốc siết OPT tốt 1 chút , ốc loại thường siết quá tay là nó lờn . Các bác giúp em .
