Gởi các bác vài pics con F5 của em. Đúng như lời bác NDHien đã bình luận, con này chất âm cho cả 3 dãy đều đẹp nên thích hợp nghe nhiều thể loại nhạc khác nhau. Riêng em thì kết nhất tiếng treble, nghe vừa mềm mại vừa chi tiết
Chào các bác Chúc mừng bác , bác làm pro lắm, mình lúc mới đầu cũng không tin nó cho chất âm tốt như vậy, sau khi làm xong nó làm mình ngạc nhiên về chất âm như vậy với chỉ 2 con fets công nghiệp , IRF240 và IRF9240 , có điều là chạy hơi nóng và phai chắc là pao amp DIY phai có tụ nối tầng ở phần tín hiệu vào, nó kéo cặp loa cổ B&W 802 series 80 độ nhậy chỉ 87dB một cách nhẹ nhàng , tốt cho nhạc vocal , giao hưởng , rock ..., 25W.ch hơi nhỏ cho KOK ..... :mrgreen: Còn về phần fet công nghiệp thi khỏi lo nếu classAB thì mới cần Lắc Phếch nhưng ở chế độ thuần ClassA thì khỏi cần, fet lúc nào cũng On cả thành ra Hexfet cũng xong Mình đang dư tính đổi lại F5 với 2 cặp fet/ch để cho tỏa nhiệt đều hơn. Thân
Ban đầu tính vẽ mạch cho 2 con FET gắn xa nhau và gắn trực tiếp lên PCB nhưng sau đó vẽ 1 hồi thì 2 con FET lại gần nhau nên đành phải nối dây cho nó ra xa để rải đều lên nhôm tản nhiệt (heatsink). Nếu biến áp, tụ nguồn và heatsink của bác NDHien dư thì bác nên mắc song song mỗi FET công suất thêm 1 con FET nữa (đương nhiên là phải thêm 1 trở chân Source và 1 trở chân Gate cho mỗi FET mắc thêm) để tổng trở ngã ra xuống thấp hơn và do đó sẽ dễ kéo loa hơn, đặc biệt ở mức âm lượng lớn. Em đã rút kinh nghiệm từ con Aleph 1.2 và con Krell KAS-2 oánh với loa ATC SCM50 rồi. Hai cái power cùng công suất 200W/8 ohm và loa cũng 8 ohm nhưng Krell oánh ầm ầm còn Aleph thì bass thiếu trầm trọng; hỏi cụ Pass thì mới biết là Aleph chỉ chạy được 8 ohm còn Krell thì xuống được đến 1-2 ohm vẫn không sụt và đặc biệt loa ATC tần số thấp thì tổng trở nó xuống thấp :twisted: . Còn nếu như biến áp, heatsink và tụ không thể nâng cấp lên thì sau khi mắc song song thêm FET nên chỉnh bias cho từng FET thấp xuống sao cho bias tổng qua các FET bằng với chuẩn là ok nhưng phải matching FET cho tốt :? (tuy nhiên đã không thể nâng cấp biến áp, tụ và heatsink thì việc nâng cấp thêm FET sẽ không khả thi lắm ngoại trừ việc giúp rải đều FET trên heatsink để tản nhiệt tốt hơn :lol: )
Chào bác Mục đích chỉ để tỏa nhiệt cho đếu thôi , chứ theo manual của cư NP thì Input Imp = 101 KOhm Output Imp= 0.1 Ohm Băng thông = DC - 1MHz Thành ra kéo loa nào cũng dễ Thân
Khi tải chuẩn 8 ohm thì output của F5 sẽ là 25W nhưng nếu tải xuống 4 ohm thì công suất sẽ không ra được 50W và 2 ohm chắc chắn sẽ không được 100W. Cụ Pass ghi 0.1 ohm là trở kháng có thể load mà không... cháy mà thôi :mrgreen: . Ví dụ cái Krell thường ra công suất ở tái thấp rất cao (VD: 200W/8 ohm, 400W/4 ohm, 800W/2 ohm, 1600W/1 ohm) và như vậy mới đúng là load trở kháng thấp. Riêng cái Krell KAS-2 ghi 200W/8 ohm nhưng bên trong có đến 60 con sò sắt cho 1 channel nên dòng ngã ra cực cao.
kính thưa các bác ! sau khi đọc hết 3 trang trong bài này cộng với tham khảo thêm ở trang diyaudio về chiếc ampli firstwatt f5, Em vô cùng thích thú và cũng muốn được sở hữu em nó để có thể thưởng thức chất âm mà mọi người đều khen ngợi . nên em đã tiến hành sưu tập linh kiện để ráp chiếc F5 này. sau một thời gian tìm kiếm em đã mua được gần như đầy đủ những linh kiện cần thiết nhưng em đang gặp khó khăn về hai loại linh kiện sau đây: 1) điện trở nhiệt ( TH1 ,TH2 ) em tìm mua mà không có :cry: . 2) 2 cặp JFET 2SK170 & 2SJ74 em cũng tìm mua mà không có luôn . vậy em có vài thắc mắc mong những anh em có kinh nghiệm làm con F5 này giúp đỡ: - Có thể ráp mạch này mà không cần 2 con điện trở nhiệt này không? hoặc thay 2 con này bằng 2 con điện trở thường thì mạch có bị ảnh hưởng gì không? - 2 cặp JFET k170 & j74 này có cần phải mách pai không ? có thể dùng cặp JFET nào thay thế mà dễ tìm ở VIỆT NAM không vậy? @ : Hay bác nào đang có mà không dùng xin nhượng lại em , em xin đa tạ hoặc bác nào biết cách mua được 2 loại linh kiện đó ở đâu xin chỉ em với, em xin cám ơn nhiều. ( các bác đừng bảo em đặt hàng ở nước ngoài nhé :? ). nếu bác nào có ý định ráp con firstwatt f5 này thì nên lập 1 nhóm để dễ đặt hàng mua ở nước ngoài . hiện nay em đang ở thành phố HCM, Nếu như bác nào biết ở đâu trong này mà mua được mấy thứ em đang cần thì em vô cùng đa tạ nhiều. vài hình ảnh về số linh kiện em sưu tầm được : xin cám ơn tất cả AE trong 4rum nhiều.

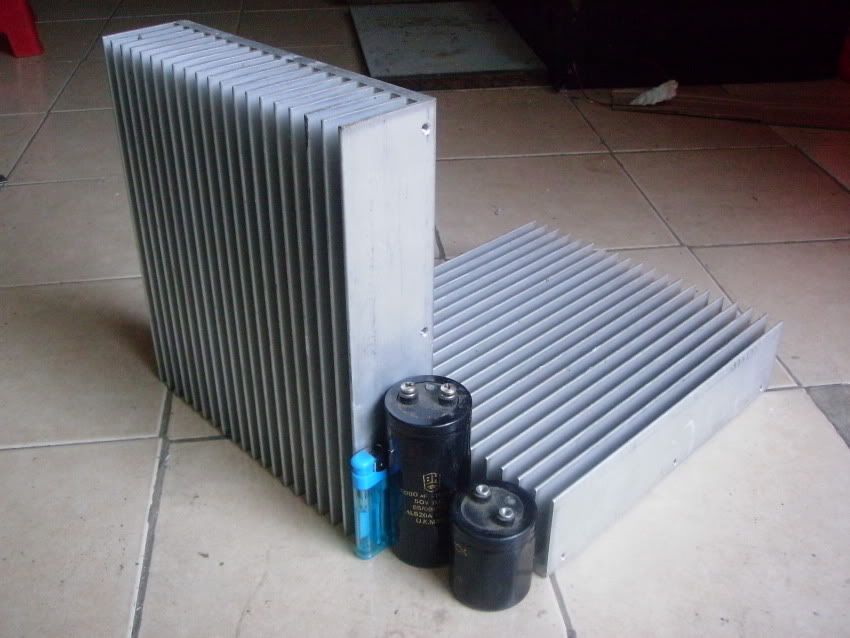

Em thấy tản nhiệt bác dùng sợ hơi nhỏ, 2 cặp tụ d0ó là Nichicon 22000uF/50V hả bác, em thấy quen quen. Nói nhỏ bác, trên này có 1 ông cũng đang âm mưu vụ này, bác liên hệ với ông ấy cùng làm cho vui. Gửi bác xem cái tản nhiệt dùng cho dự án này, phải cỡ này nó mới đủ độ máu :lol:
@binhaudio: Tản nhiệt của bác như vậy là quá nhỏ nhất là đối với tản nhiệt cánh ngang, con này tỏa nhiệt nhiều lắm Em cũng đã lắp amp F5 này cảm nhận là âm thanh rất tốt mặc dù công suất chỉ khoảng 25W nhưng đánh với ProAC 2.5 clone (87db) của em nghe tại nhà (phòng 20m2) không đuối tí nào, tuy nhiên em gặp một số vấn đề sau: - Biến áp: em lấy lõi đổi điện của Lioa (loại 600VA) quấn thêm cuộn thứ cấp làm biến áp, khi lắp vào thì biến áp bị ù to => phải thay biến áp - Chasis: em mua chasis loại này: hàng trung quốc Tuy nhiên chất lượng tản nhiệt không được tốt lắm, nóng không đều. con này nghe mùa đông, thu, xuân thì OK còn mùa hè thì nóng lắm nên em ít nghe mùa hè

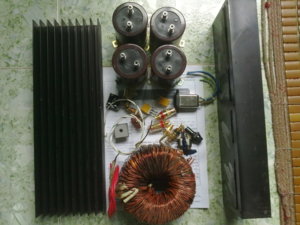

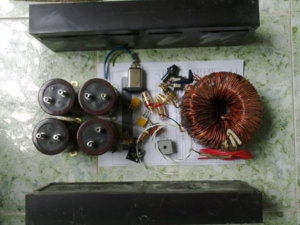

vâng! nếu nó nhỏ thì em sẽ cặp thêm cho em nó 2 cái quạt dùng trong nguồn vi tính cho em nó mát mẻ . còn 4 cái tụ của em là : 47000uf/35v. bác làm ơn cho em biết bác lắp ampli f5 vậy bác mua linh kiện ở đâu không vậy? và bác cho em biết tên bác nào mà có dự án giống em để em còn liên hệ, cám ơn bác nhiều. @garbolino: nhìn tản nhiệt bác khủng quá trời luôn. cái tản nhiệt trung quốc nhìn đẹp quá !
Bác ở đâu vậy, cho em qua nghe thử với , giờ trước khi quyết định làm DIY cái gì em chờ mọi người ra sản phẩm rồi quyết định có làm theo hay không 8)
Em ở HN, nếu bác cùng ở HN thì khoảng vài tuần nữa mời bác qua nghe thử vì em đang tiến hành nâng cấp Power F5 và hoàn thiện preamp tube.
có em ở HN , bác cho em hỏi bác mua linh kiện ở đâu vậy ạ m thấy có nhiều bác bảo khó mua các linh kiện đó có đắt không bác ??

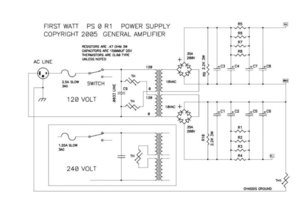

To: Bác MMX Bác làm đến đâu rồi? To: binhaudio: - Cục nguồn của bác nên cất đi dùng cho dự án khác, nguồn F5 này dùng +/- 24 v DC bác nên kiếm cục nguồn UPS 18-0-18V dùng sẽ rất tốt. Đặc biệt với các Amly class A. - Diot cầu của bác rất tốt ạ, không biết bác mua bao nhiêu :mrgreen: - Tản nhiệt của bác nhìn cũng chiến lắm, còn lâu mới cháy được mosfet. Bác cân thử lên được bao nhiêu kg? tản nhiệt xịn nhiêu khi rất nhỏ gọn nhưng trọng lượng lại lớn và tỏa nhiệt thì cực tốt luôn.
ok! em sẽ cố gắng kiếm cục nguồn như bác chỉ bảo . còn diode cầu em mua ở nhật tảo cũng lâu rồi, hình như là 30k/con. cặp tản nhiệt của em cân được gần 5k đó bác :mrgreen: . híc :cry: , đến giờ này mà cũng chưa có bác nào giúp dùm vụ điện trở nhiệt và 2 cặp jfet " dự ớn " này chắc bị treo dài hạn quá . bác nào có lòng hảo tâm giúp em với. xin chân thành cám ơn mọi người nhiều.
Mình còn đúng 1 con trở nhiệt 4k7 bác cần không? vâng ! em xin chân thành cám ơn lòng tốt của bác thật nhiều : bác ở đâu vậy? cho em biết để em liên lạc. tuy điện trở cần phải có 4 "em" mới ráp được , nhưng em sẽ tích cóp cho đến khi đủ bộ để ráp. :mrgreen: @ to all : các bác cho em hỏi thăm điều này với, các bác dùng phần mềm gì để giảm dung lượng file ảnh mà không làm giảm chất lượng ảnh rồi pót thẳng lên diễn đàn vậy? chứ em chụp ảnh rồi pót lên mà không được vì dung lượng lớn quá, nên phải dùng line dẫn không à !
Anh em trên diễn đàn cũng nhau chia sẻ, bác đừng dùng từ "chỉ bảo" nghe ghê quá :wink: . Tản nhiệt 5kg thì cự tự tin mà dùng bác ạ, không phải lo. mấy con JFET bác liên hệ với sieuthiav hoặc ncc hỏi xem có đặt được về không. Enh nghĩ là được. Em chờ bác MMX làm song sẽ nghe ké xem, hay thì em cũng làm một con :mrgreen: Hôm qua tìm hiểu em này trên mạng em thấy có đoạn tây nó viết: .. test tải 6ohm, tần số 50hz. . 1 . Aleph5 -> damping factor 25 2 . . . F5 ->damping factor 40. Như vậy F 5 sẽ kiểm soát tiếng trầm mở mức công suất full (F5) sẽ tốt hơn Aleph5?
Mình mới lục ra có thấy mấy con trở nhiệt nó hàn dính vào nhôm tản nhiệt dùng 2 cặp sò sắt không tháo được nên sẽ tặng bác luôn 2 miếng tản nhiệt luôn nhé.Số phone 0918270655.Thân.
dạ , mọi người thì em không biết , nhưng em thì em dùng phần mềm rất chuyên nghiệp , rất phổ thông mà em nghĩ tất cả mọi người , các cao thủ IT cũng có , đó là ... PAINT :mrgreen: . Bác cứ đưa hình vào Paint , sau đó resize chiều lớn nhất của tấm hình lại còn <= 850 pix , và lưu lại , xem coi nếu dung lượng hình <= 256 kb thì được , còn lớn hơn thì bác resize lại nhỏ hơn tí nữa . Diễn đàn mình cho cho up hình max là 850 x 850 , và 256kb thôi ạh . Thân
vâng ! em cám ơn bác mimosalq nhiều, em sẽ liên lạc với bác . @ to thienchay : em cũng vừa mới vọc xong phần mềm paint như bác hướng dẫn rồi, dù sao em cũng xin cám ơn chỉ dẫn của bác. chúc tất cả AE trong 4rum một ngày mới vui vẻ và nhiều đam mê với DIY Audio :mrgreen: .

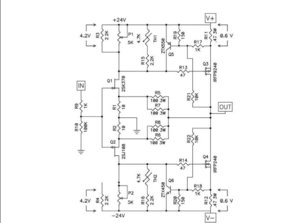

Mạch theo sơ đồ mạch in khác với link ở trang đầu phải không bác chủ. Em dò thấy không giống nhau. Nếu được bác up hình mạch nguyên lý đầy đủ của em nó với. Bao gồm mạch nguồn luôn. Em cũng đang muốn theo em này. Cám ơn bác nhiều
