Firstwatt F5!

Con này tản nhiệt khủng không anh?



Em cũng sợ nguồn và tản nhiệt không phù hợp lắm



100W class A thì ăn thua gì! Cách đây mấy năm em đã làm con Aleph 1.2 pure class A 200W/kênh, mỗi kênh chạy 24 MOSFET, công suât tiêu thụ liên tục 500W/kênh ==> 2 kênh là 1000W liên tục, hơn cả cái máy lạnh 1 ngựa (máy lạnh chạy đủ độ lạnh còn nghỉ, em ngày treo liên tục luôn) :lol:

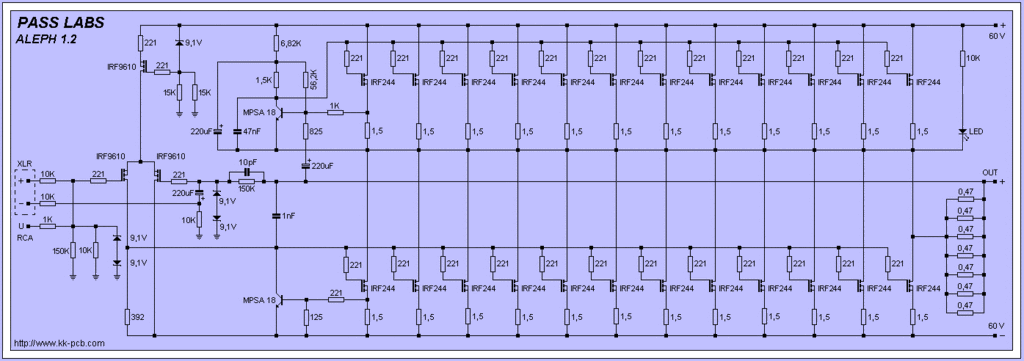

Aleph 1.2 schematic: http://i1271.photobucket.com/albums/jj6 ... eph-12.gif



Chào các bác

25W chạy cũng thấy nghe đủ rồi , bây giờ chỉ làm tơ bô V2 thôi vì có thể dùng lại vỏ hộp của F5 khỏi tốn kém nhiều , các bác nhớ dùng tụ 50V nhé mai mốt có đổi từ F5 V1 sang V2 hoạc là V3 khỏi lo nguồn nữa , F5 V1 khi xưa chỉ dùng BA 300VA thôi thế mà cũng ầm âm cho đến khi bị tặng cho người khác.
Mình vẫn còn Aleph 30 dang dở vì thiếu 9610 fet mách , nhưng thôi bây giờ dự tính làm V2 cho hoành tráng chứ cái của bác nagini thì lấy Mosfet đâu mà mách... , đã thu thập đầy đủ bán dẫn rồi chỉ sợ nghe không hay thôi , nhưng phải thử mới biết được , bác Quang tiến tới nhe.

Thân

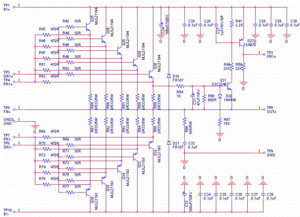

Em chỉ cần 40-50W class A là tốt lắm rồi.Muốn class A khủng thì em có cái này có cả pcb luôn...Nhìn vào dàn sò sắt TO3 này thì có thể mường tượng công suất của nó rồi,đánh loa 1 ohm thoải mái nhé.



Bác NDHien thích IRF9610 thì em sẽ gởi tặng bác, em có rất nhiều con loại này hàng tháo máy của IR.



Anh Quang ơi , theo ý anh em sửa Layout hình linh kiện lại cho đẹp tí thì được vầy , anh coi ổn chưa ạh , giờ là đến khâu mấc-cúp cho em nó :mrgreen: .



Ok anh đã nhờ chuyên gia make up rồi.



Các bác cho em hỏi, như em F5 này thì dùng pre gì cho hạp?
Thanks.



Sau hơn 1h make up em nó cũng xinh thêm đc ít roài :lol: mai mùng 8-3 chắc em nó xinh lắm các bác nhỉ :mrgreen:

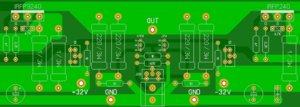

Kích thước nhỏ gọn 220 x 60mm em thiết kế kiểu này vì vị trí mấy con sò đc đều hơn với tản nhiệt 30-35cm hoặc nhỏ nhất với tản nhiệt công nghiệp 25x30 cm.
Sò thiết kế nằm vì bắt vuông góc đế đồng của pcb rất chơi vơi :mrgreen: vả lại F5 em thấy đa phần pcb // với tản nhiệt.



wow nhìn chuyên nghiệp lắm,ghiền quá rồi...Cho mấy con trở nằm ngay hàng thẳng lối nhé em.2 con jfet kéo lại sát nhau và cách 2 con trở công suất 1 chút nửa...Tinh chỉnh từ từ...2 con trở nhiệt nằm đâu rồi?

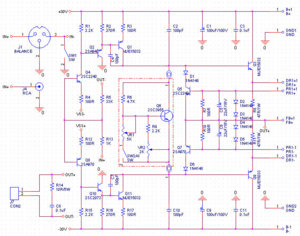

Em đã layout xong Firstwatt F5-turbo 2 rất ngay ngắn và gọn nhẹ, các trở tải 5W trở tín hiệu 0,5W cho các bác dễ cắm rút :mrgreen:



4 con đi ốt MUR em không dùng, nối tắt em nó có ảnh hưởng gì không anh Quang?.



Em xin cập nhật danh sách đăng ký
1.Hachu
2. Baoanh_hue (2 bộ đầy đủ, 1 bộ của bác 6pi3hue_audio ở Huế)
3. tranguyennguyen: 2 bộ ( pcb + điện trở nhiệt + jfet)
4. Anhtuanhpqn: PCB, trở nhiệt, Jfet.
5. ManhTuong : điện trở nhiệt + Jfet
6. thuanblack pcb công suất + jfet
7. vuhoa155 : PCB + JFET + điện trở nhiệt
8. naichuoi pcb công suất, Jfet
9. ngvquoc: PCB, trở nhiệt, Jfet
10.binhaudio PCB + điện trở nhiệt + JFET
11. yenha: 02 bộ (PCB + điện trở nhiệt + JFET)
12. Addicted: 1 bộ PCB + điện trở nhiệt + JFET + sò CS
13. GMR
14. Tigoncafe: 01 bộ (PCB + điện trở nhiệt + JFET)
15. thienthanh: 2 bộ (PCB + điện trở nhiệt + JFET)
16. vducuy: 1 bộ (PCB + điện trở nhiệt + JFET)
17. duongnv: 1 bộ (PCB + điện trở nhiệt + JFET)
18. leminhfsc: 1 bộ (PCB+điện trở nhiệt+ JFET)
19. Walkalone
20. Dungphuong79: 1 bộ.
21. An-haiphong : 02 bộ PCB (= 4 PCB)
22. Thienchay: 2 bộ
23. Son_heinz : 2 bộ ( PCB CS(không lấy bo nguồn) + điện trở nhiệt + JFET+sò CS)
24. Niubai68 : PCB + điện trở nhiệt + JFET+sò CS
25.TrieuNguyen : 1 bộ PCB
26. Longpcb : 4 cặp Jfet Không cần Match
27. Vancao: 1 bộ (PCB+điện trở nhiệt+ JFET)
28. Khangdep: 1 bộ PCB + trở nhiệt + sò + JFET
29. Tai-to : 2 bộ PCB + điện trở nhiệt + JFET (2 bộ) - Mình xin 2 bộ match và 2 bộ không match
30.Bluemoon1974 1 bộ (PCB + điện trở nhiệt + JFET+sò CS)
31. Mengkut: 1 bộ PCB + trở nhiệt + sò + JFET
32. Lengkeng: 1 bộ PCB + trở nhiệt + sò + JFET
33. New_mem: 1 bộ (PCB+điện trở nhiệt+ 2 bộ JFET (Matched))
34. dhaivn: 1 bộ PCB + trở nhiệt + sò + JFET
35. nvduybom : 1 bộ đầy đủ các bác nhé .
36. Lam_nguyen77 1 bộ Full
37. aquilion64 1 bộ
38. quocnguyen 1 bộ PCB điện trở nhiệt + JFET (2 bộ) - Mình xin 2 bộ match và 2 bộ không match
39. hoangcool 1 bộ đầy đủ
40. Sidebyside: 01 bộ ( Pcb + trở nhiệt + Jfet )
41. CADIC: 1 bộ công suất + Jfet
42. kts_fenrir: 1 bộ PCB + trở nhiệt + sò + JFET
43. D0iT : 01 bộ đầy đủ
44. NDHien : 01 bộ PCB không LK



Em thấy làn gió nhẹ CLASS A như thế này sẽ ghóp phần cho trái đất nóng lên đây .



Cho em hỏi chút, nguồn của em 30-0-30, lúc đo thấy nó sụt xuống còn 28>>28,3 liệu có chạy được em này không ạ?



Em edit lai DS đăng ký



Hic bác nhanh tay quá :cry: em edit không kịp, vẫn giữ nguyên ạ.

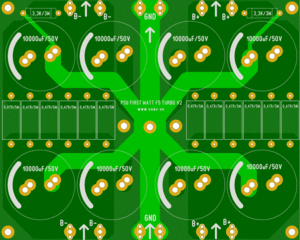

Tiếp file nguồn đơn giản của F5 turbo V2 ạ...................................



Bác có thể chỉ dùm những điện trở nào cần chính xác và những trở liên quan nhiều nhất đên chất âm? biết để liệu đường mua trở xịn



Không dùng thì nó sẽ giống F5 ban đầu thôi,lúc đó nên dùng 1 cặp FET và nguồn +-24VDC cho đúng nguyên bản.Thân.



Mấy con trở c.5W dùng metal film 1%.Mấy con 3W thì mấy shop NCC...có bán.NCC có bán trở metal oxide đó bác.Thân.

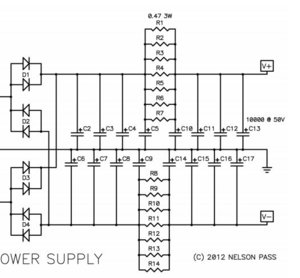

Nguồn thì chưa đủ tụ như schematic của tác giả đâu,thêm vào cho khủng luôn nhé.



Em xin chốt danh sách đăng ký vào 8h sáng thứ hai 12/3 nhé.



Mấy anh em chuyển tiền nhớ ghi nick cho em biết nhé.Em ghi sổ nhiều khongten lăm.Thân.
