Cụ Mì Mỡ Sả qua bển cũng còn chơi thứ ni à, khi mô về VN cầm về 1 bao tụ Evox SMR cho anh em nâng cấp nhé, ở đây khg biết đâu bán nên chơi Evox MMK. cái Nap end 2018 cụ đang làm đó dùng tụ input có 3,3u nghe thử chưa, có ok không? Tây chơi có 1u à, tụ BC thì phải 10u

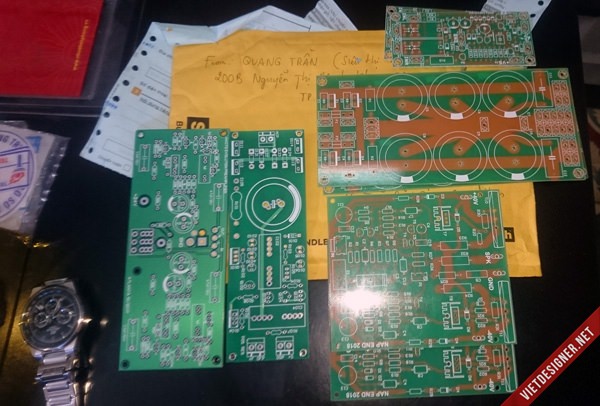

Hôm nay đi làm về nhận được quà từ anh trai phương xa, nguyên bộ Naim quá đã. Anh Quang cho em xin mấy cái part list luôn nhé, mấy ngày nghỉ bên này ko làm gì lọ mọ ráp linh kiện dần Cái nguồn sà lách nó chạy được áp 40VDC ko anh, còn bộ bảo vệ loa nhìn thích quá, một cái dùng chung cho 2 kênh đúng ko ah. Thank anh trai.

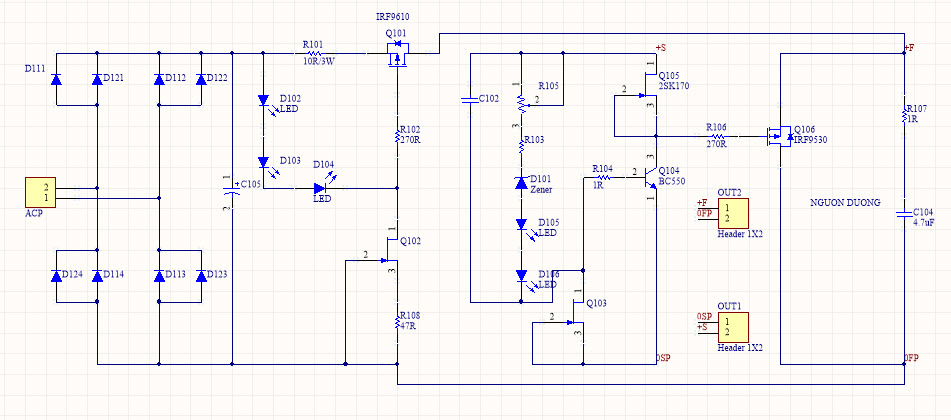

Các nguồn đã test cho nac72 là Lm317, tracking regulator, Walt Jung, Teddy Padro, Salas Shunt thì mình kết nhất là Salas, nó cho chất âm rất quyến rũ. Mỗi kênh tính ra tiêu thụ khoảng 10mA. List linh kiện rất dễ tìm. Sau khi lắp đúng linh kiện thì cân chỉnh như sau: Chuẩn bị trở tải giả 470R /5W Dùng dây nhỏ nối +F với +S rồi nối vào tải giả. Nối 0FP với 0SP và nối vào đầu còn lại của tải giả. Cấp nguồn và chỉnh biến trở R105 đến giá trị mong muốn.Hảng áp ra của nó đã đo là 24.325VDC. Nối đến bo pre nếu đặt bo nguồn và bo pre xa nhau quá thì đi 4 dây như sau: 2 sợi dây nối +F và +S xoắn lại rồi nối đến điểm +24VDC trên bo pre. 2 sợi dây nối 0FP và 0SP xoắn lại rồi nối đến GND trên bo pre. Nguồn Salas có chức năng soft start, áp lên nhẹ nhàng không kêu bụp bụp khi tắt mở nguồn pre nhé. Trong hình tản nhiệt hơi mõng,nên dùng tản nhiệt tốt hơn. Xong.

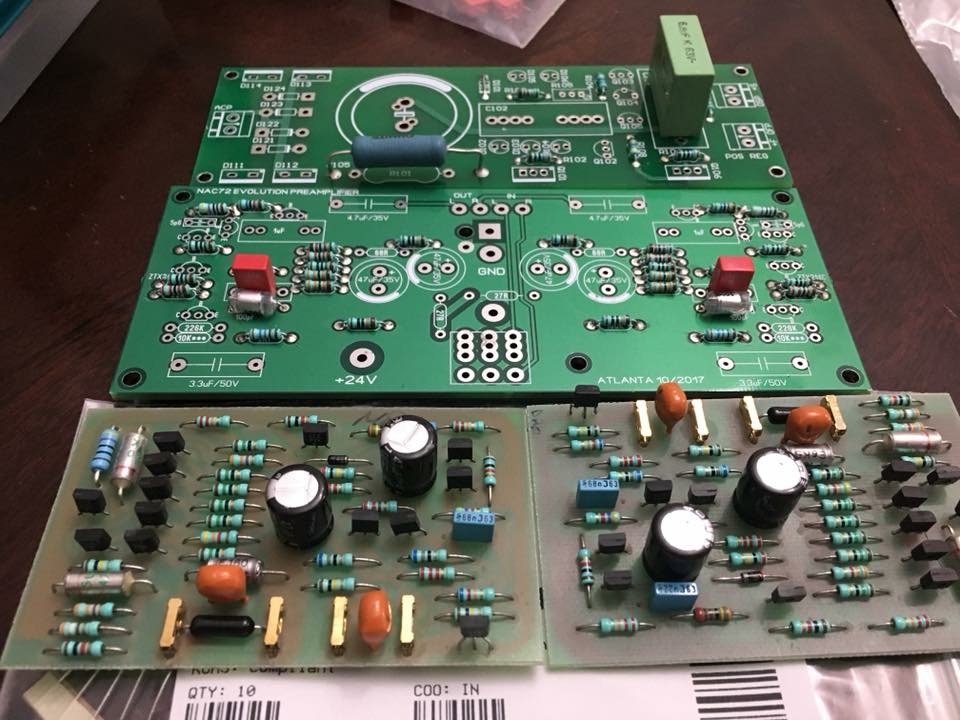

Bo pre chỉ có 3 thay đổi nhỏ: 1/Dùng tụ film SMR ,input 3.3uF,output 4.7uF.Con này giá khá chát nhưng đỡ hơn tụ Duelund. 2/Con 10K*** thay bằng trở 680R 3/Con 68R bias bjt ngõ ra thay bằng 51R Hết bài. Em đang có 3 con pre cùng lúc M22,M27,và con NAC này. Chú NAC này em dùng thưởng thức nhạc,M22 rất hay nhưng kém phần vocal so với NAC ,NAC truyền cảm hơn.
NAP END vẫn là schematic căn bản.... BOM list,schematic và Gerber file trong link này https://www.dropbox.com/sh/k764fe8ullg7w9g/AADf0VHuUkGy4boJ-JGiFMMwa?dl=0
Quá chi tiết, cảm ơn anh trai. Em bắt đầu lắp shunt regu đây. Hôm nay được nghỉ lễ, lắp xong em test post hình khoe anh nhé. Cảm ơn anh rất nhiều.
Anh cho em hỏi là thấy nó dùng cả 2 con irf kênh P hết ah anh, nếu mình dùng hết 9610 hoặc dùng 9540 hết có được ko ah, em thấy mấy con mosfet này là tương đương. Thanks anh.
Cái này anh có hỏi Salas lâu lắm rồi ,ổng nói do Q101 là nguồn CCS ổng đã chọn IRF9610 có ID-VGS phù hợp nhất cho mạch này.Con Q106 là tải shunt thì con P nào cũng ok.Anh không có điều kiện thử con khác vì IRF9610 quá phổ biến nên sẵn có để ráp.
Dạ, do có quá nhiều phiên bản salas shunt được mod lại từ phiên bản gốc, gần đây em có đọc trong topic The simplistic Salas low voltage shunt regulator có chính tác giả trả lời thì dùng luôn 9240. Còn irf9610 thì em có. Em định thử nghiệm nguồn salas này cho vfet thử xem có khác biệt lớn nào so với WJ đang dùng ko, áp chạy 40V. PCB của anh dùng led để ref nên em rất thích, nguồn chính của tác giả cũng dùng zenner.
Chưa biết có được ko, lát tắm xong cắm điện test... Chưa kiếm ra tụ firm MKT nào ngon, lắp đại cặp mundoft hát hò đã. Thanks.
Layout chuẩn, lắp đúng linh kiện đóng điện ăn luôn lần đầu tiên. Chỉnh Vr lên xuống nhịp nhàng, áp lên đúng 40VDC em để ổn định 10p ko thấy xê dịch (áp AC đầu vào 36V). Cặp irf9610 chạy 15p ko thấy nóng lắm, nói chung là cảm nhận ban đầu rất ổn. Mai em ghép thử vào vfet pre nghe thử thế nào, nếu hay thì em đầu tư Mundoft 10,000uF luôn cho máu. Cảm ơn anh Quang rất nhiều.
Cháu còn lại bộ nap 135 ngày xưa các bác các chú làm gắn linh kiện gần đủ rồi còn thiếu mỗi linh kiện bo regu không biết nguồn vas có chung với nguồn công suất được không bác
