Nay em tháo cuộn xuyến của em mod lại cho ra 25-0VAC và 17-0VAC( nắn lên được tầm 23VDC không cần ổn áp nữa ạ). Các bác em hỏi chút là số vòng không thay đổi nhưng tiết diện dây to hơn thì dòng cũng cao lên phải không ạ?
Cao thì có cao nhưng cái xuyến đó phải lớn hơn cs trên vỏ bác ah, VD cái xuyến 20VA đầu ra 20V vậy được 1A dây 0,7mm, giờ bác cho dây 1mm vào thì nó cũng chỉ ra được 1A thôi, nếu gặp tải lớn thì coi chừng sơ cấp 20VA sẽ quá tải và cháy :mrgreen:
Cảm ơn các cụ ạ. Vậy là nguồn em đã xong mãi tránh thủ ủi cái mạch nguồn salas cuat bác Quang nữa là ngon.
bác có thể dùng sò sắt 2n3773, 2n3055, mj15003,buv20,sò than 2922 sanken,toshiba 2sc5200,V V giá mua mới thì 2922>mj15003>2n3773>2n3055 sấp xỉ 2sc5200 _____________CÒN CHẤT ÂM THẾ NÀO THÌ EM CHỊU :lol: :lol: :lol: __________________
Em cũng thấy khuyến cáo dùng BUV20 hay Mj15003 chất âm em không biết nhiều tại em mới thử với sò 2n3055 hàng malyaxia thì thấy bass tốt hơn C5200.em đang đặt mua Mj15003 với 2n3773 mạch em làm để test toàn đồ fake :wink: :wink: :wink:
sắp nhận được thuốc độc của bác thanhtby86t cho nap em khoái quá nên hôm nay spam hơi nhìu mong mod với các bác đừng gạch đá em nhớ :x :x :x
thank các bác rất nhiều để em kiếm sò đã. nguồn dùng cho NAP135 từ 25>28 vac là dùng được hả mấy bác.
hihi không có gì đâu ạ.mấy con tụ tantan cụ à .chỗ em cực xa trung tâm văn hóa nên có bác ấy em như nắng hạn gặp mưa rào . :lol: :lol: :lol:
thank các bác rất nhiều để em kiếm sò đã. nguồn dùng cho NAP135 từ 25>28 vac là dùng được hả mấy bác.[/quote] Hàng nó dùng nguồn 40v bác ạ bác nên đọc thông báo số 5 này *** Thông báo số 5 của BTC Nhân bản Naim *** Về việc khuyến cáo các vật tư DIYer tự trang bị phục vụ dự án 1- Khuyến cáo về biến thế nguồn :• Hệ thống tiêu chuẩn được thiết kế ClassAB công suất 75W/Ch với thiết kế này biến thế nguồn cần biến áp : + 24VAC-0-24Vol AC@+/- 2Vol; /3A cấp điện áp +32VolDC-0-32Vol DC cho tầng công suất của mỗi kênh.; trường hợp dùng chung cho 2 kênh thì dòng tối thiểu là 3,5A. + Option : 9-12 Vol x 2 cuộn đấu nối tiếp với cuộn chính của tầng công suất để cấp điện áp cao hơn cho tầng driver 33VAC-0-33 VAC. Đây là lựa chọn cho các tay chơi quyết liệt thích âm thanh rộng mở của tầng lái áp cao. Lưu ý : Quý vị nào thích chơi Bias Amp sang miền ClassA thì biến thế cần chạy các cuộn riêng cho từng kênh và công suất > 2,5 lần cấu hình tiêu chuẩn ClassAB. • Hệ thống Dual Môno và Môno Block : đối với các cấu hình này số lượng biến thế tăng lên gấp 2 tuy nhiên có thể tính công suất tối thiểu 200W/ 1 biến thế. 2- Khuyến cáo về cầu nắn, tụ lọc nguồn :• Đối với hệ thống tiêu chuẩn cầu nắn được sử dụng là loại cầu 20A và tụ lọc nguồn là 10.000Mi/40 Vol cho tầng Output bản hãng sử dụng tụ Philips, đối với dự án này tụ lọc tầng power không nhất thiết phải dùng tụ quá xịn, giải pháp ngon bổ rẻ là dùng 2-3 cặp tụ 4700Mi/40Vol ; tâng lái sử dụng diode có chất lượng cao như loại Hạt đỗ, Feed... để âm thanh mang đậm chất sạch sẽ sang trọng tụ lọc nguồn cho phần Driver đã được tích hợp trên boad super regu. • Trường hợp các tay chơi khét lẹt sử dụng nguồn áp cao hơn để nâng công suất Power thì : các cặp tụ có thể dùng 10.000Mi/50 Vol và 10.000Mi/63 Vol để phù hợp với các điện áp DC tương ứng do bộ nắn cung cấp từ các điện áp AC khác nhau; điện áp này được tính toán như sau : U DC (của tụ lọc)= UAC*1,4. tức là UDC 33 Vol = UAC 24Vol* 1,4 . 3- Các linh kiện khác: - Tỏa nhiệt : tỏa nhiệt cho sò công suất ở chế độ tiêu chuẩn AB khá mát chỉ cần khoảng 1Kg nhôm răng lược tỏa nhiệt thoáng mát là OK; - Đối với các tay chơi khét lẹt muốn Bias gần miền Class A thì phần tỏa nhiệt này cần được bổ trợ gấp 3 lần cấu hình thông thường hoặc dùng thêm quạt giair nhiệt. - Cuộn dây ra loa (// R22 trên Sch NAP135 hoặc //R15 trên schema của NCC200) cuộn dây này ảnh hưởng khá nhiều đến âm chất của hệ thống, trong phần linh kiện mua tập trung sẽ không có, các bạn sẽ phải tự quấn lấy , cách làm như sau : Dùng dây đồng 1 ly đến 1,3 ly quấn 15- 20 vòng đường kính 0,7cm- 1,5cm; có thể quấn trực tiếp trên thân điện trở trên nguyên tắc Cuộn dây càng lớn, nhiều vòng thì trung trầm sẽ càng dày, phối ghép được nhiều loa và ngược lại thì có lợi hơn cho phần trung cao. TM BTC Kính báo.
cảm ơn bác vancoi89 nhưng sao trên bo NAP135 của em chỗ cấp nguồn vào là +40, -40 bác ơi. nhưng trong thông báo đó thì có 33 vậy nhỉ ( em đang mập mờ hjhj)
Chào bác Tớt Chả biết nó hiệu gì nữa vì tên lạ lắm Dussun V8i giống như xe Datsun 8 máy vậy , mua cũ $300 ( giá của 2 cuộn xuyến cao hơn như vậy nữa ) , mua ở chợ chời .. , phải nhờ nó khiêng bỏ lên xe dùm vì mình khiêng không nổi . Thân
Chào các Bác, lâu nay em chuyển qua ngâm cứu xài năng lượng xanh nên không vào diễn đàn. AE vẫn còn xôm tụ ghê , tiện thể cho em hỏi ở HCM có chổ nào bán biến trở (volume) loại tốt không ạ? em mua đồ Nhật Tảo xài vài bữa là hư chán quá.
Hi bác, Trên bo NAP135 có 2 chỗ cấp nguồn, 1 chỗ là +/- 40V cho tầng đầu (Tầng driver) , và 1 chỗ là +/-33V cho tầng sau (tầng công suất). Một số bác lắp chung +/-40V cho cả 2 tầng, ai cẩn thận thì cấp nguồn riêng, và nguồn tầng driver thương có qua 1 mạch ổn áp nữa. Bác xem lại thông báo: 1- Khuyến cáo về biến thế nguồn :• Hệ thống tiêu chuẩn được thiết kế ClassAB công suất 75W/Ch với thiết kế này biến thế nguồn cần biến áp : + 24VAC-0-24Vol AC@+/- 2Vol; /3A cấp điện áp +32VolDC-0-32Vol DC cho tầng công suất của mỗi kênh.; trường hợp dùng chung cho 2 kênh thì dòng tối thiểu là 3,5A. + Option : 9-12 Vol x 2 cuộn đấu nối tiếp với cuộn chính của tầng công suất để cấp điện áp cao hơn cho tầng driver 33VAC-0-33 VAC. Đây là lựa chọn cho các tay chơi quyết liệt thích âm thanh rộng mở của tầng lái áp cao. Chúc bác thành công.
bác hoatinhyeu nếu dùng nguồn rời thì nên dùng ổn áp cho tầng lái .để khi mang tải nặng nguồn nó sẽ sụt (chắc chắn sẽ sụt )thì nguồn cho tầng trước vẫn ổn định.Còn để nó kêu thì áp +_18 v nó vẫn kêu bt em gửi bác cái mạch ủi của Super Regulator HiCap

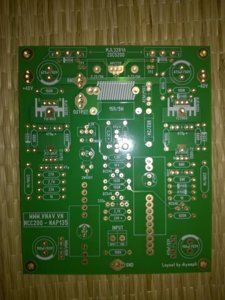

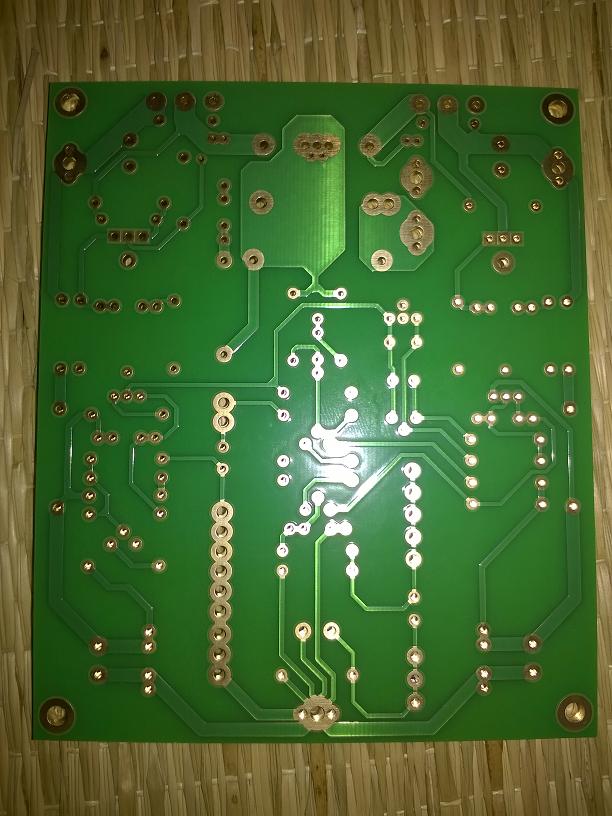

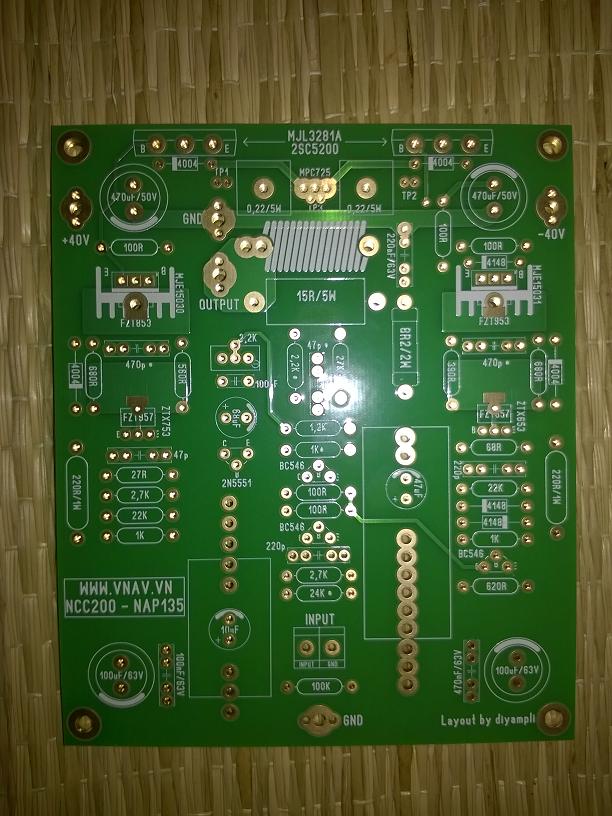

rất chân thành cảm ơn mấy bác, em đang mò mẫm con này đây la hình cái bo của e. chỉ có hai chỗ cấp nguồn +- 40
Bo này bác diyamply layout theo đúng mạch gốc, dùng chung nguồn. Bác cứ lắp đúng linh kiện trên PCB là chạy. Em xui bác cứ nã lão nào layout cái board này thể nào cũng ra được 1 số linh kiện hay ho, không chừng có cả cái PCB mạch nguồn ổn áp dùng cho cả con amp này, đỡ phải mất công lắp thêm bảo vệ loa... (Đừng nói là em xui nhé).
Theo gu em thì dùng sò BUV20, MJE 15003[/quote] Em cũng thấy khuyến cáo dùng BUV20 hay Mj15003 chất âm em không biết nhiều tại em mới thử với sò 2n3055 hàng malyaxia thì thấy bass tốt hơn C5200.em đang đặt mua Mj15003 với 2n3773 mạch em làm để test toàn đồ fake :wink: :wink: :wink:[/quote] Bác ơi cho em hỏi,em có con BUX98 con này có thay thế cho BUV20,Mj15003 được không ạ,Thanks bác.[/quote] Sài được nhưng hay hay rở thì chưa biết bác cứ thử gắn vào xem mấy con này giống nhau cùng là NPN cả mà
