DIY và nhân bản Naim NAC, NAP & CAP từ A-Z

Em muốn mua lm329 với d44h11 mà ko có ai bán hix hix



Mình mua nội địa ở RS component AU , bác liên lạc với bác Quang xem thế nào , những cái đó có thể thay thế được bằng cái khác đâu có gì đâu , tại tính mình cầu kỳ , nó không ship ra nước ngoài miễn phí thành ra mình không giúp bác được vì tiền ship nó gấp mấy lần tiền đồ .

Thân



D44H11 qua em em tặng bác 1 chú nhé



Lão này bảo tặng mình rồi mà ta :lol:



Anh cũng 1 chú nghen....ko lấy sớm ko chịu trách nhiệm à



Em cảm ơn các cụ aaaaaa ạ. .



gớm lão nì cũng tàng trữ hàng ghê nhể



Chào các bác
Bác Quang còn PSU +22V và -22V cho bớp phờ lấy ở đâu ra , chắc phải làm riêng thêm ?

Thân

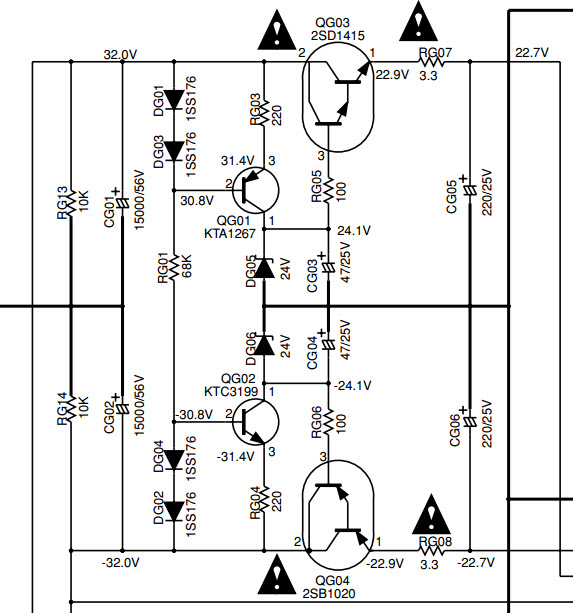

Dạ nguồn của nó là như schematic này.Có thể dùng LM317/337 hay WJ đó anh.



Nguồn buffer mà té xỉu thiệt...



Tiện đây các bác cho em hỏi tí kinh nghiệm vẽ Eagle : em muốn bố trí linh kiện và vẽ đối xứng (theo cả trục x,y hoặc xy) thì làm thế nào ? Lệnh Mirror và Copy chỉ có tác dụng với linh kiện, k có tác dụng với đường mạch hay phủ đồng. Vẽ đơn giản ít linh kiện ngồi sắp thì được chứ 1 đám lớn thì quá oải. Oải nhất là nếu có sửa phải sửa hết chứ nếu copy, mirror được thì mình sửa mẫu thôi.

Em dùng AutoCAD quen, nên qua mấy pm vẽ mạch này thấy nó gò bó quá. AutoCAD nó như biết mình muốn gì, cần chuẩn tọa độ ra sao, chưa làm nó đã để sẵn chờ mình nhập.

Sprint Layout thấy có vẻ rất mạnh về món này, thứ gì nó cũng cho copy paste, cả phủ đồng cũng nắn nót từng góc được, nhưng khổ cái em k quen vụ phơi linh kiện ra rồi câu chân. Làm mấy cái đơn giản thì được chứ loằng ngoằng 1 tí là hơi khùng, có sơ đồ chuẩn vẫn dễ so sánh và thêm bớt hơn.

Orcad thì quá tệ, k bàn. Altium k biết có không, nhưng nặng quá em lười. Eagle thấy đơn giản gọn nhẹ, lib nhiều nhưng vụ này thì dở quá.

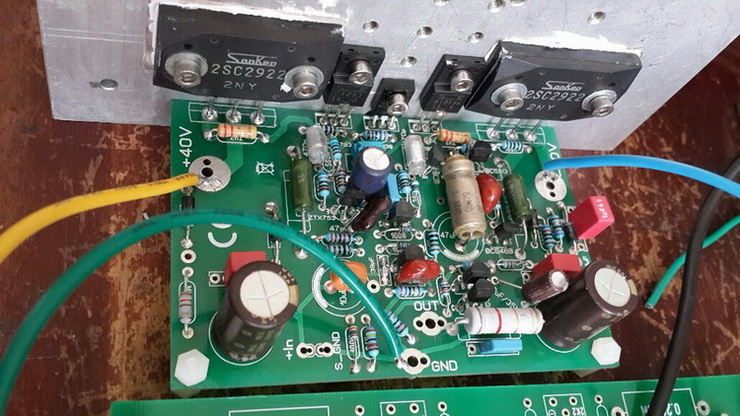

Từ lúc lấy pcb về đến giờ em mới có thời gian test cái NAP5xx này.Sáng sớm hì hục làm nguồn rồi đấu thử , với linh kiện xí muội như vầy mà nó cho DC offset cở 5mVDC xxx 2 kênh...quá đã.
@vducuy anh tuyên chiến con F5 hết thuốc của em nhé...
Anh em để em test kỷ rồi em gởi cho khỏi phải mất mát hư hỏng nhé.Em làm chuột bạch trước.



F5 chưa hết thuốc đâu.......nhưng chiến được...kaka

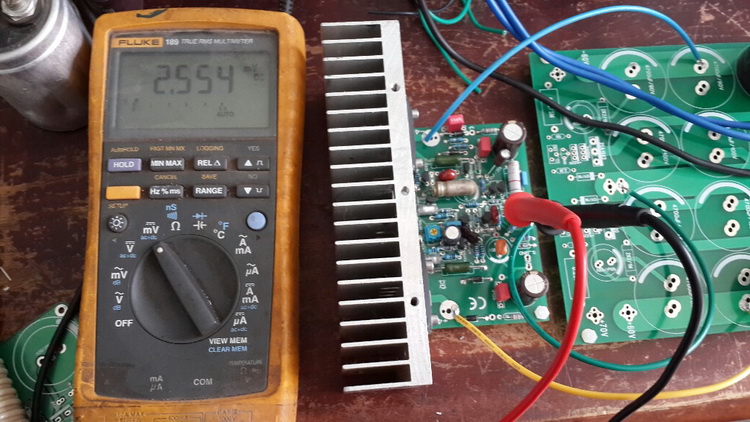

DC offset của nó nè anh em....................



Con tụ ngay dưới con trở 8R2 là bao nhiêu anh ơi?



0.22uf



Thanks anh Quang!

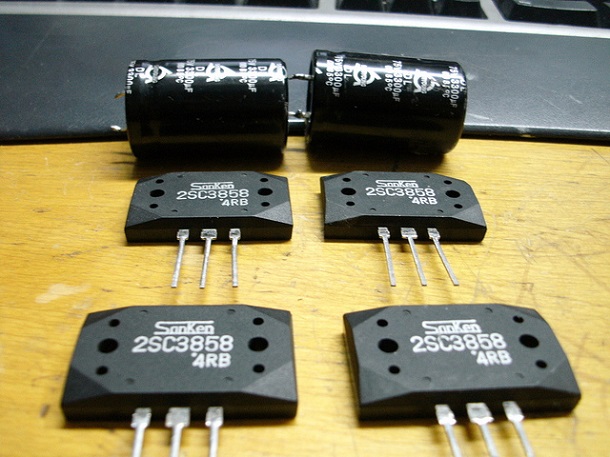

P/S: Cảm ơn vducuy nhé. Hôm qua ghé nhà lấy con D44H11 lại được kỷ niệm 4 chú 2SC3858 cho dự án Nap 5xx. Hú hú xin cảm ơn hehe. Mình xin



Tối nay sang xin D44H11 có được tặng kèm C2922 không Uy ơi :mrgreen:



Lâu ngày ko giặt ủi tưởng tay nghề đi xuống, hôm nay ủi lại vẫn đẹp như ngày nào



kaka có mấy chỗ bị rỗ kìa ! mà ko ngon đâu ! ko biết bị gì nữa !



nếu uống hết 5 lon thì đuợc 1 con....:d



Tối nay sang xin D44H11 có được tặng kèm C2922 không Uy ơi :mrgreen:
nếu uống hết 5 lon thì đuợc 1 con....:d
Đang tính làm cái WJ thấy bác nhiều con này quá để lại cho mình 1 cặp nhé! D44H11/D45H11. Thanks



A Q chơi con này có âm hình vì có con lái SC4883 tốc độ TV :mrgreen:



Tối nay sang uống tiếp để kiếm thêm mấy con nữa keke



:lol: thế là mình mang về cả rổ sò roài
