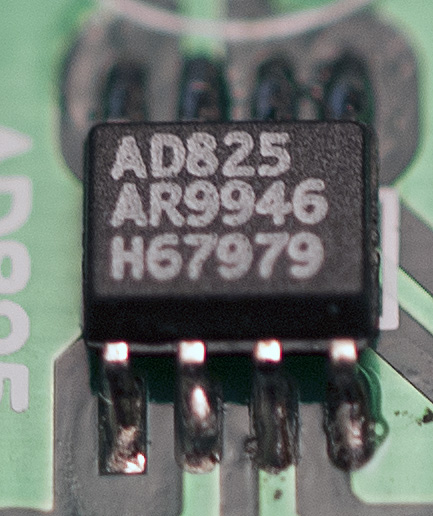

Chíp dán thì xem cái cạnh vát của nó xác định chân trong trường hợp không có gạch hay chấm chứ chưa thấy xác định chân theo chiều chữ đóng trên thân. Để hàn LK lên bo nên chấm chì trước 1 chân trên mạch, sau đó gắp con linh kiện đưa vô hàn định vị trước 1 chân. Hàn các chân còn lại bằng cách chấm chì lên mỏ hàn rồi vuốt mỏ hàn theo chiều dọc chân LK mới không bị ngắn mạch. Khi bị ngắn mạch thì chùi sạch mỏ hàn nghiêng bo vuốt mỏ hàn xuống rút chì ra. Cách nhanh nhất lấy ngắn mạch là nung chảy chì cầm bo gỏ xuống nền nhà phát là xong. Mỡ hàn hay flux chỉ cần thiết khi chân linh kiện bị oxy hóa. Lấy linh kiện ra thì đắp chỉ nhiều lên chân 2 bên sau đó vuốt nhanh cho chảy chì 2 bên và dùng nhíp gắp ra.

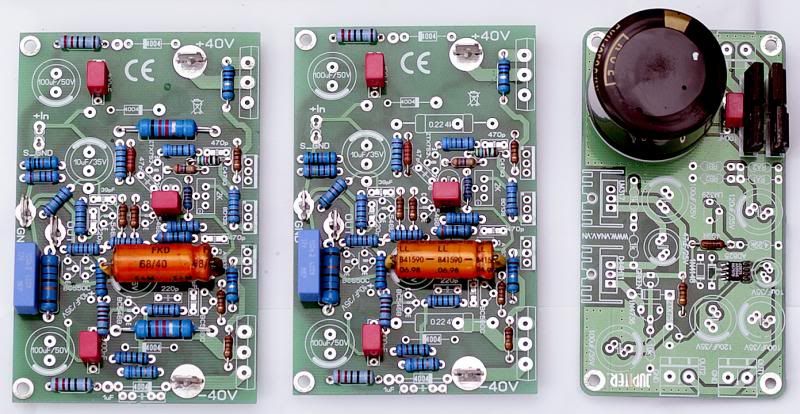

Chào các bác He he đã xong cả hai bo rồi , thành thật cám ơn sự nhiệt tình của các bác , bo NAP kỳ này hơi nhỏ so với những lần trước , không có chỗ để tụ to vào :mrgreen: Thân
Anh dùng tụ solid aluminum BC128 đi anh,rất tốt,tiếng rất sang trọng,bán nhiều và rẽ nữa.Bo đó em test rất kỷ ráp đúng,linh kiện đúng là tìm đối thủ khó lắm đó anh.
Nghe lời cụ Lý mình lòng vòng mới lượm dc mấy cục này ở Nhật tảo ko biết có dùng dc cho NAC ko nữa. Chắc hàng đểu vì tem nó dán bằng giấy. Có vẻ thua Fuseng chính hiệu :mrgreen:
Chào các bác Của mình đã đến đây rồi , mệt quá thôi nghỉ cho khoẻ đã Tụ BC128 10uF thì mình không có , và đất dai hạn hẹp do đó mình sẽ dùng tụ hoá Nichicon BP-S 10uF , không có chon lựa được , mình muốn hỏi các bác là 2 trans BC546B ở ngay chính giữa bo là cặp visai phải không ? Để còn kiếm 2 cặp giống nhau , zobel network mình không có 8.2R nên dùng đại 10R và 0.1uF , còn phía vùng công xuất mình không có trở 2.2R nên dung tạm 2.7R vậy :roll: , tụ hồi tiếp cũng hơi lớn trị số một chút hy vọng OK , còn mấy bo sau đây là bo gì vậy và cuói thì mình nhận ra những bo sau là pre NAC72 muốn kiếm mấy tụ như của cụ LangBam mua ở Nhật tảo cũng không có chỗ gắn , thôi bây giờ phải đi kiếm se ma layout để làm tiếp . Thân
Em vừa tháo cặp này quăng vô tủ cất rùi vì lắp vô NAC72 bị nhiễu ù xì quá trời! :mrgreen: , nếu bác nhốt NAC vô hộp sắt thì họa may được! Tụ nghe rất chi tiết (hơi lạnh vì chi tiết quá)

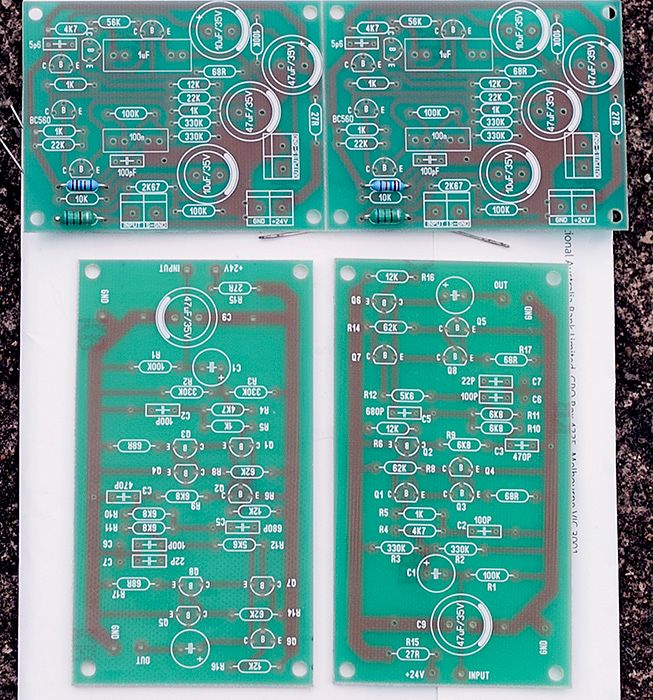

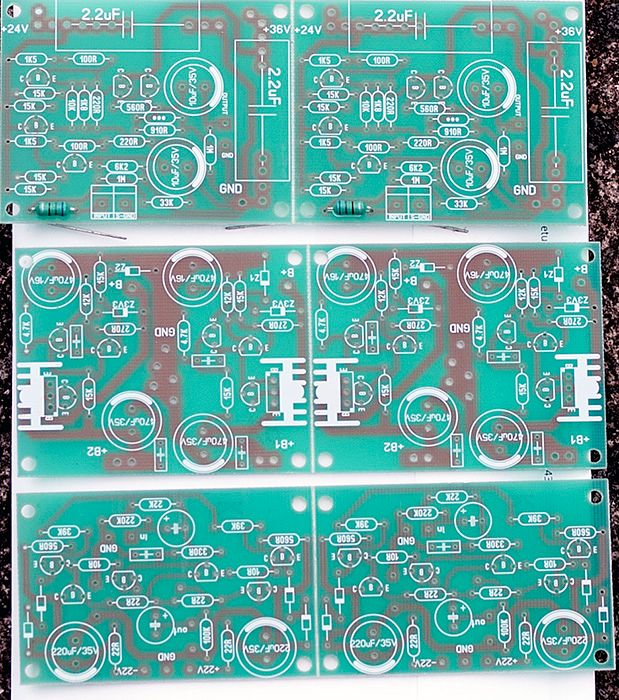

Dạ 2 pcb đầu tiên là bo pre hay I?V dùng 5 con bjt npn. Hai bo kế là nguồn shunt trên đó là 2 mạch shunt độc lập nhau @ bo kế là diamond bufer lừng danh kế tiếp là 2 bo pre nac và bufer cho nac Thân
Ơ em chơi 1 bộ rồi có ù xì gì đâu. Chỉ khi nào bác chạm vào cái vỏ nó mới kêu rên ầm ĩ. Hay bác ko trị dc vụ này bác mạnh dạn tay ném đi. Em về em thử đê :lol: :lol:
Thân mời các bác ae gần xa DIYYYYYY bỏ chút thời gian vào thứ 7 tới ngày 5 tháng 4 tới nhà em thi diy tụ không dây và thẩm định những món mà ai cũng biết nha. thời gian tham chiến là từ 11h30 đến đêm luôn nha. rất mong các bác thu xếp và đông đủ có mặt, em xin cám ơn nhiều ạ :lol:
ngày này "Thanh minh" đi tảo mộ rồi ca ca ơi! :| Thân " Thanh minh trong tiết tháng Ba Lễ là tảo mộ, hội là đạp thanh..."
Chào các bác Bác Quang ơi có trang nào hướng dẫn làm cái diamond bớp phờ không ? kiếm mãi chả thấy đâu Thân
Anh Quang cho file linh kiện buffer NAC với bo nguồn xài 2 con BJT công suất luôn đi anh (nguồn 24/36 cấp bo I/V).

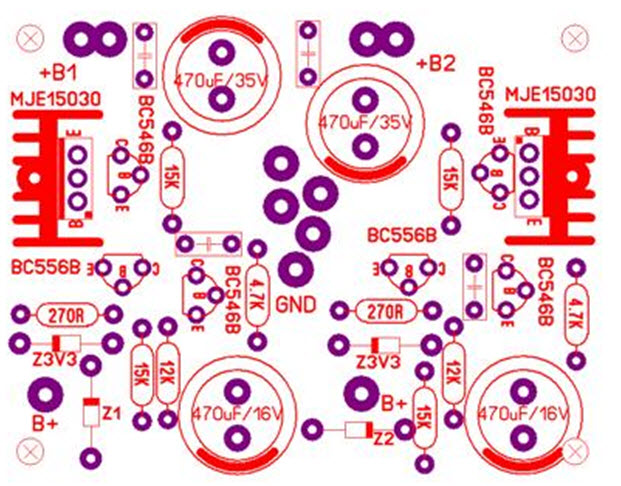

Đây.Nguồn là 2 mạch giống y chang nhau.Z!,Z2 quyết định điện áp ra.Nếu muốn 24VDc thì chọn zener 5.1.Nếu muốn ra 36V thì chon zener 8v2.

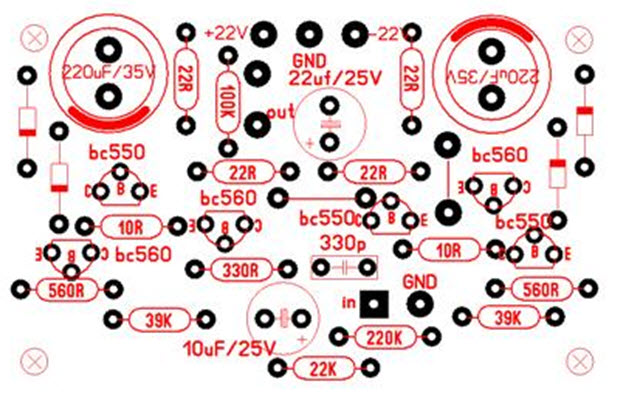

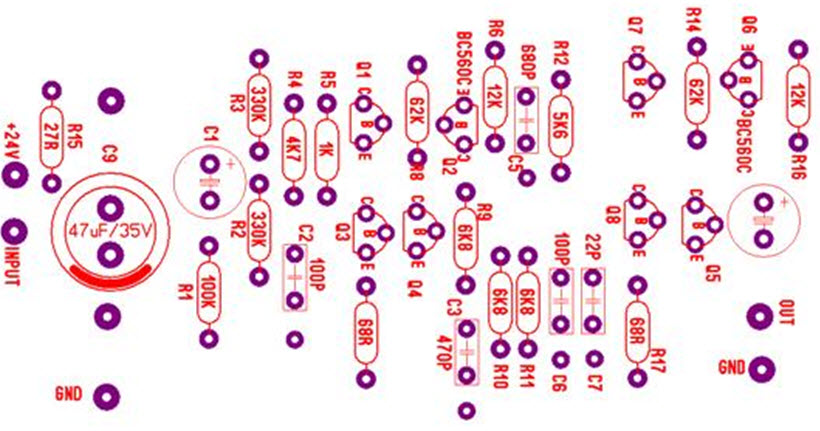

Chào các bác Bác Quang ơi , bo buffer cho NAP ở trên những transistor có ghi rõ BC560C ( hai chú ) vậy những transistor còn lại là BC550C phải không ( 6 chú BC550C ) có đúng không ? Và Mạch diamond buffer có cần phải mát be không ? Mình không biết nên hỏi cho chắc để tránh tình trạng tháo ra vô bong mạch . Thân
Dạ đúng còn lại là bc550c,khỏi match anh à.Mấy bufer opamp không qua nổi em này đâu anh à.Em thử nhiều lắm rồi,tìm c2240/a970 thì hay hơn..

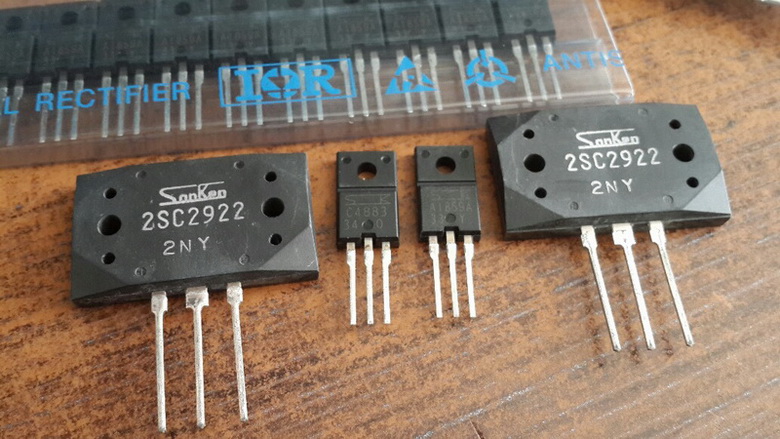

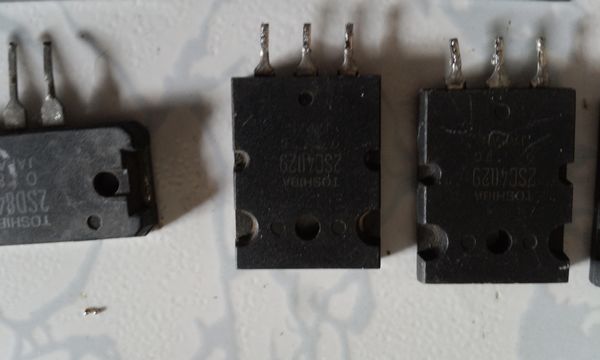

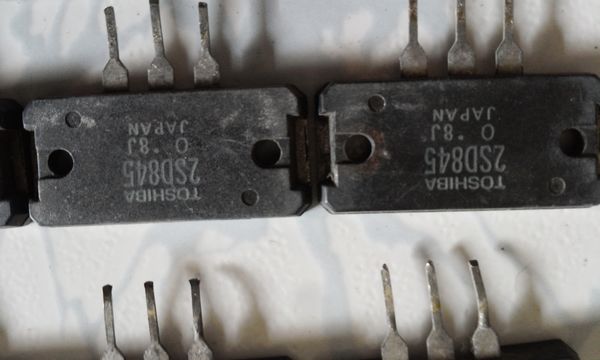

Chào các bác C2240BL/A970BL mình có nhưng lay out trên bo lại cho BC550C/560C thành ra hơi ngại tréo chân , vừa mới order 5 x LM329DZ + 5 D44H11 + 5 ZTX753 /653 , nó nói là in stock . next day delivery mien phí , cái này cho WJ là đủ rồi, mai mốt mua cho GM mới Phải mua LM329BRZ , hic.. còn tính thêm 10% VAT nữa , thôi kệ nó làm cho xong cái đi cho đỡ mệt . Thân
