DIY và nhân bản Naim NAC, NAP & CAP từ A-Z

Cụ cấp Partlist cho em mà thấy "or tương đương" thì em biết đường nào mà vẽ Em cần chính xác là dùng con transistor gì vì dù thông số tương ttương nhưng bố trí thứ tự chân không giống nhau! cái này Cụ Cynep update giúp nhé!



Dạ thế thì cụ nhép Fix giùm anh em mấy con MJE15030 MJE15031 ZTX 653 ZTX753 BC546B 2N5551 chắc chắn hay sử dụng con gì khác cụ giúp dùm chúng em với :mrgreen:



Cụ LongPCB fix luôn linh kiện theo list đi ạ.
Công suất sẽ dùng MJ15003.

Cụ nào không dùng mà dùng tương đương thì phải tự vặn chân nếu không thích hợp thôi.



Hên quá em còn 1 lố MJ15003 của Motorola.



@LongPCB, sò than thì dùng MJL3281 cụ nhá.Em này có Pinout phổ thông.Cắm SC5200 cũng chạy ngon lành.



del



Em một bộ:
A,
B ( Không lấy r, c, d, các loại khác lấy đầy đủ),
D ,
E ( Không lấy linh kiện).



Thông báo chính thức:
Cụ garbolino sẵn sàng giúp anh em về vấn đề chassis trong dự án này, hiện công việc design đang được tiến hành khẩn trương và gấp rút nhằm đảm bảo các yếu tố đẹp,sang trọng, nhìn lâu không thấy chán........ :mrgreen:
Do vậy các cụ có thể đặt chassis cho dự án này luôn với Mục F của bản đăng ký danh sách
Kính báo



Hơ, kiểu mới ạ? Em nghĩ làm cùng kiểu với cái vỏ preamp lần trước, để vào cho nó đồng bộ như hãng chứ...



Cụ xem giúp em đăng kí vậy có đúng không nhé! thanks
A=2; B=1; D=1; E=4( chỉ cần bo nguồn không linh kiện) vì em thích làm 2 nguồn riêng cho ngầu mà hỏng biết có được không?. thanks



:lol:



Với hình dáng này thì trên 90% là tụ BC.

Cụ cần để tìm hiểu hay clone thế ạ.Nếu để clone thì xài luôn S.L.C.E (dùng trong Hi-Cap) hoặc Kendeil (dùng trong các phiên bản NAP mới).



:lol:

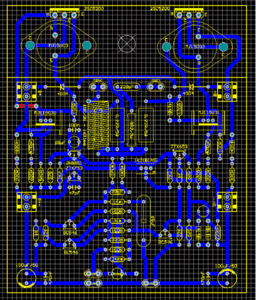

Tình hình là tối nay Em layout được tới đây rồi! mấy hôm liền mất ngủ rồi nên giờ Em đi ngủ đây, mai chờ mach Regular và hoàn thiện nữa là coi như OK!
Các Cụ xem ném đá, ném sỏi gì đó thì ném nhá! :lol:



Kính thưa các cụ gần xa còn chưa đăng kí thì đăng kí luôm dùm em.
Khi nào cụ LongPCB thông báo xong Layout là em sẽ chốt sổ linh kiện để order cho kịp tiến độ.

Kính báo.



Vancao
A=2, B=2, D=2, E=4



Ngài làm mạch đẹp quá; tưởng hồi xưa cụ layout rùi, nay ko dùng lại bản đó à ?
có mấy chỗ còn chỉnh được thì châm cứu giúp AE nhé :

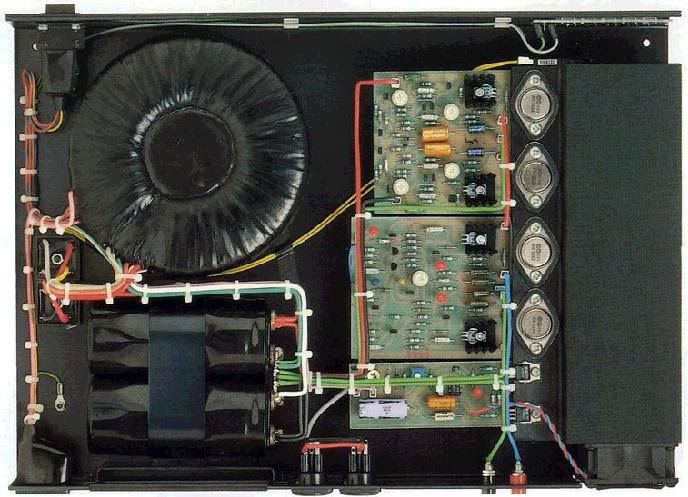

@ cho cái mác đồng phục VNAV NAP135 vào cho nó máu lửa
1- Tr5 gí sát vào tỏa nhiệt càng tốt ?.
2- Khoảng trống cho cuộn dây ra loa cụ chừa rộng thêm nữa ?
3- Chân Sò than TR9,10 kéo vào giữa tý nữa ?.
4- Tăng connector loa giảm conector nguồn?.

Mai em sẽ bá cáo cụ Schema Super Hicap và part list.
B rgds.



Tích hợp phần bảo vệ loa với cụ Long ơi... Nhìn cục mua ở chợ về nó không hí èn



Cụ nhép ới, cụ xem giúp nốt cái phần super Hicap xem có linh kiện nào khó kiếm trong nước cụ order luôn giúp chúng iem với
Kính cụ :mrgreen:



:lol:



cho em theo 1 cặp PCB có được không các cụ



Đăng kí đi cụ, vẫn kịp mà :mrgreen:



Thì đúng là nó không Hí èn thiệt, Naim xịn đâu có món này đâu.
Bác nào muốn lắp thì qua STAV có bán bộ khá ngọn.
