Vỏ đây vỏ đây... @cụ chủ giới thiệu qua nguyên lý khối bảo vệ tí nhỉ(sơ sơ thì thấy hay quá mà chỏa thấy tích phân cái hay)
Việc tăng số tụ lên theo em không thấy khả thi, vì em phối ghép còn phụ thuộc hệ thống có những đôi loa phải giảm tụ đi bác ah. Cấu hình đó em nghĩ phần VAS và VISAI hơi khác bác ah.
Trích dẫn:...tăng số lượng tụ mỗi kênh lên thành 6 con 10000uF 63V thay vì 4 con 10000uF 63V như con Tabu... Về vụ này tôi không biết đã ai bàn chưa, nhưng tôi vẫn muốn rõ quan điểm? Tăng dung lượng tụ theo 2 cách, tăng số lượng rồi đấu // hay chỉ tìm tụ có dung lượng lớn theo thiết kế. Dủng vửa đủ dung lượng vì tụ chỉ đơn giản là làm cho dòng DC nó "sạch" ở mức khả năng cao nhất mà khi đã đủ rồi thì có tăng nữa thì có ích gì đâu...chỉ tốn chi phí và làm bộ nguồn nó "ngầu+gấu" Đâu đó tôi thấy nói về chất âm thì liên quan đến tụ, mình nghĩ nó đủ rồi thì thui chứ ít quá thì âm thanh sôi hay ù là đúng chứ đủ rồi thì có liên quan gì nữa. Nguồn chuẩn nhất là acquy. Có làm gì thì chúng ta cũng cố mà về "cái đường thẳng" này vậy không lẽ nếu tôi dùng acquy thì chất âm hay hơn sao...mà hay thì hay cái gì. Nên tôi nghĩ vụ tụ này hình như sau này các Hãng cố mà "thể hiện" Theo bác diyamply và các bác thì sao?
Em nghĩ mấy con tụ đấy dùng để lọc DC cho phẳng thì việc lắp song song còn có tác dụng làm giảm ESR tương đương nữa. Ngoài ra, tụ có tác dụng là nơi trữ năng lượng nên tăng số lượng tụ đôi khi là để đảm bảo vấn đề cung cấp dòng cấp kì cho tải khi tải đòi hỏi đột ngột, cái này có thể ảnh hưởng đến độ động của hệ thống. Chỉ là vài thiển ý, mong các bác chém nhẹ tay.
Có quan điểm là giảm nội trở để tăng độ động gì gì đó nên // nhiều tụ...Ôi Bản thân nội trở của tụ vốn rằng nó chả liên quan gì đế dung lượng...không lẽ tụ 1 micro fara có nội trở lớn hơn tụ ngàn àh. Vấn đề này chỉ liên quan đến khâu chế tạo của Nsx họ dùng nguyên liệu gì mà thôi. Còn vấn đề sụp áp thì nếu lo quá ta tăng công suất biến áp. Chi phí cũng rẻ hơn.
Nhìn vào tài liệu schematic các bác sẽ dễ nhận thấy nhất là sự cân bằng gần như tuyệt đối, em rất thích các topo có cấu trúc như vậy vì linh kiện bổ phụ cho nhau dễ và layout cũng đều nhau về đường đi dây. Đây là 1 cấu trúc mạch khá chặt chẽ, chặt chẽ từ ngõ vào đến ngõ ra. Tín hiệu tốt nhất là không đi qua tụ, nên Gryphon đã sử dụng mạch servo cho ngõ vào giúp cho amp khuếch đại chân thực tín hiệu mà không bị ảnh hưởng của DC ngõ vào visai. Nhưng cái gì cũng có giới hạn, tụ có thể chặn gần như hoàn toàn DC còn mạch servo thì không như vậy, với ngõ vào có xuất hiện DC cỡ 100mV DC là amp sẽ không ổn định được. Thường thì nguồn phát hay pre em thấy chuẩn mực là càng về 0mV càng chuẩn. Với thiết kế khai thác đặc tuyến lk khá cao nên hiện tượng quá nhiệt xảy ra khi máy hãng chạy 1 thời gian cỡ vài năm, đây có thể là điểm khai thác đẹp nhất của topo nhưng do thiết kế layout chưa đáp ứng được, đơn cử nguồn nuôi visai khá nóng hãng đã thiết kế tỏa nhiệt ở chân ZTX nhưng lại không để mảng đồng đó được lộ ra mà lại phủ xanh, nên hiện tượng om nhiệt vàng bo khó tránh ở cả 2 hãng. Em đã khắc phục hết tình trạng đó để visai được ổn định và tuyến tính hơn. Phần FEEDBACK đưa về con TL074 với 2 nhiệm vụ. 1/4 con TL074 làm việc tách thành phần DC ở ngõ ra đưa nhanh về visai để điều chỉnh ngay cho ngõ ra về gần trạng thái 0mV nhất. Đó chính là mạch servo thứ 2, giúp cân bằng DC ngõ ra cực kì hiệu quả và ổn định. Em đã DIY khá nhiều nhưng chưa va mấy topo tự cân bằng DC kiểu này. Phần PROTECTION sử dụng 3 đường còn lại của TL074, thực ra có 1 cầu phân áp ngõ vào để mạch BVL dò được ngưỡng cắt DC ở tầm nào, mạch BVL sử dụng op amp thì độ tin cậy cực cao, tránh dùng mấy con protections chuyên nghiệp bị nhái của khựa. Em có kinh nghiệm từ BVL của GM và 1 mạch BVL rời TL071 mà em đã làm rồi, rất tin cậy. Còn 1 phần nữa là mạch OVERLOAD, trong trường hợp đang chạy mà bị chập dây loa mạch sẽ bảo vệ dàn sò nặng đô giúp các bác rất hiệu quả. Với cấp độ thiết kế chau chuốt và an toàn thì em thấy topo này rất tốt. Những anh em nghiện naim lâu nay tại sao cứ phải săn lùng ZTX làm visai hoặc pre... thì cũng có phần có lý. Thực ra Gryphon rất chuộng ZTX làm tầng đầu nha các bác, em cũng thử nhiều nghe nhiều visai từ jfet cho chất âm thoáng đạt, rộng dãi, tinh tế sang trọng long lanh, dãy trầm dứt khoát nhanh gọn. Cho đến BJT dòng BC thì nhẹ nhàng ấm áp, cũng không kém phần rộng dãi, khá quyến rũ và nhiều topo khai thác. ZTX thường thấy làm nguồn dòng nhưng không hiểu sao naim dùng tuyền ZTX lại mê hoặc quyến rũ đến vậy, về giá trong các dòng BJT nhỏ thì ZTX khá chát, đặc tuyến cũng như bề ngoài khá đẹp và lạ, cái chính ở đây là visai dùng nó chất âm khá cân bằng và ấm áp, topo trên kết hợp với cặp công suất có thông số cũng như chất lượng thuộc dòng top của BJT. Cặp sò này rất khỏe trong tầm, nếu với topo trên thì những người biết về mạch sẽ thiết kế 1 cặp quá dư sức kéo để ra 100W, tại sao Gryphon đa phần luôn thiết kế 2 cặp trâu này, em có những ảnh PCB là 4 cặp nhưng chỉ lắp 2 cặp thôi. Khi dựng con đầu tiên em kéo thử loa em, loa độ nhạy cao chao ôi nó tẩn loa em khóc thét, em nghĩ thôi xong lại đè ra chọc ngoáy rồi chứ bạo lực quá. Ngồi ngẫm 1 ngày em tính hạ tụ nguồn xuống và sử dụng diode ultrafast coi sao, vì cái em cần là độ cân bằng và bớt bạo lực. Kết quả có ngay em đã châm đúng huyệt. Em nhớ cách đây gần 2 năm có bác clone em này nhưng bỏ dở chắc vì châm cứu chưa đúng huyệt, topo của nó cóc châm được chỗ nào đâu
Bác nắm nhiều mánh phết đó không đùa đâu. Nội trở của tụ liên quan đến dung lượng, tại sao anh em dùng tụ nhỏ ghép // để được low ESR? Trong bài em mod theo hướng giảm dung lượng tụ, tăng tốc độ nạp cho tụ vì đã giảm dung lượng mà vác mấy anh diode cầu là vứt. Em phối theo kiểu dung lượng ít nhưng dòng nạp nhanh được lấp đầy bởi diode ultrafast. Biến áp cũng là vấn đề, anh em hay chuộng đồ ve chai, nhưng với vechai thì nên áp dụng cho tube, Class A thôi nhé.
Mình chỉ bàn theo lý thuyết chứ thời xa xưa mình lắp mấy con amp IC LA4440 và sau này là các cặp sò thì có thay dung lượng lên xuống thì kết quả là = 0 kakaka có thể là tai trâu Vụ amply bác ra dây nguồn = ?...Nếu bác hứng thú Hải tôi tặng bác đồ chơi kiểu này hoặc đèn báo...
Em không nói nội trở ảnh hưởng đến độ động. Em chỉ nói là mắc song song các tụ có thể giảm ESR, liệu cái này có đúng ko ạ. Nội trở em nghĩ phụ thuộc vào dung lượng đấy chứ. Ít nhất là với các hãng có công bố ESR như Panasonic (các dòng FM, FR,FC), Epcos/TDK, Vishay BC, F&T Cap thì em thấy nếu cùng một dòng tụ và cùng voltage rating thì tụ càng có điện dung cao thì ESR càng nhỏ. Bác không tin có thể xem data sheet trên mouser, digikey Còn chuyện độ động là em nói đến chuyện lắp thêm tụ vào. Cái này thì em chả có gì chứng minh khoa học, chỉ là kinh nghiệm lắp headamp ngày xưa, có lần em dùng bo nguồn có thể dùng 2 tụ hoặc 4 tụ, em tiếc tiền lắp 2 tụ thấy bass của con HD650 của em kiểm soát không tốt. Mua thêm 2 tụ nữa thì ok luôn, độ động và kiểm soát tốt hơn hẳn. Do đấy chỉ là kinh nghiệm bản thân, chả có gì chứng mình nên em mới mang lên đây hỏi nhân tiện vì thấy hai con Tabu và Attila (bản hiện nay) thấy có khác nhau như thế. Nếu bác có thể giải thích hoặc phản biện về lý thuyết thì em rất sẵn lòng lắng nghe. Chuyện sụt áp thì tăng công suất biến áp là rất chuẩn. Nhưng tăng công suất biến áp liệu có chắc chắn là biến áp mới sẽ không hum, ko ù ko ạ, nhất là khi dùng cho power amp, toàn biến áp 600-700 đến hơn 1000VA.
Nhìn mấy tầng công suất ra e lại nhớ đến em AARON. Con này mấy tầng đầu hệ số khuếch đại chọn nhỏ, còn tầng xuất ghép 3 tầng (pre-driver -> driver -> out) có hệ số khuếch đại dòng rất lớn. Kết quả là DF ngõ ra rất lớn (chỉ cần biến thiên VAS rất nhỏ tầng là out đã đủ dòng, out gần như rất ít phụ thuộc vào tầng trước), kéo loa dễ, nhưng kèm theo đó e nghĩ các căn bệnh giống AARON (tự kích). Nếu linh kiện không lựa chọn tốt, chọn các trans có Hfe vừa phải (như con pre-driver hãng chọn luôn MJE15030/31) thì dễ bị out lắm. Bộ PCB giá nhiêu thế cụ Diy. Hồi này e nhiều dự ớn treo quá, cũng đang muốn theo. Thanks.

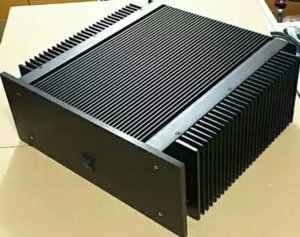

Aaron giống nhưng khác dạng là có hồi tiếp, em lắp con này ver1 hồi đó mua lk thì digikey thiếu MJE15030 em táng đại MJE15032/33 của DZ vào nó chạy vô tư, sau anh bạn cho ít MJE15030 tháo máy cũng chạy phe phe, khi xong em có đo đạc lại chút theo hãng xem ra sao. Đây là mô phỏng, lên xíu nữa là clipping như hãng công bố đúng 100W. Thực tế trên tải 8R, full tải còn quá đẹp. Gryphon thuộc amp quá lành luôn, thậm chí các bác đang chạy rút RCA vô tư. Em đã đưa thêm cấu hình vechai thì phải biết là nó dễ làm và an toàn quá rồi. Em đã chiến 2 con vô tư chất âm tốt nên mới giới thiệu cho anh em theo cùng vui. Chuột bạch em làm rồi các bác đừng lo như đa phần các dự án nhỏ bị làm chuột, hướng dẫn cực chi tiết từ ngày em chơi đến giờ chẳng ai hướng dẫn chi tiết cả mà toàn hỏi nhau thôi. Em cũng cố gắng để tất cả những gì cần và quan trọng ở trang đầu để các bác vướng đâu tìm cho dễ cũng như anh em đi sau khỏi lo lắng và phải đọc đến hàng trăm trang lận Chiều nay em xin báo giá, đợt này có anh bạn cũng sẽ lấy pcb xuất ngoại cho đám tây lông cùng chơi hehe.

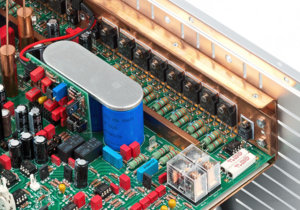

Aaron là dùng tầng xuất CPF bác ơi, nó khuếch dòng + gain nên rất dễ tự sướng. Riêng cái tầng xuất Triple Emitter này không khuếch đại áp, mà chỉ khuếch đại dòng current gain = 500.000 ~ 1.000.000. Do vậy nó cũng hay tự sướng lắm. Lý thuyết về các mạch tầng công suất cũng chỉ rõ 2 thằng này là khó ổn định nhất. Em thì thích mạch EF3 lắm, do nó chỉ khuếch dòng, không kéo voltage gain, tổng trở vào cực lớn nên nó hầu như không can thiệp vào chất âm do các tầng trước tạo ra. Để phòng ngừa tự sướng, em thường kèm theo các điện trở cực B cho trans pre-driver, driver và công suất. Đồng thời cách ly bọn nó qua các mắt lọc RC. Đôi khi em cũng kẹp thêm tụ Miller vào pre-driver. Bọn Soulution cũng dùng mạch EF3 này đới.
Thực ra em với bác NguyenLabs đây đã ngâm cứu nó từ 2015 từ mô phỏng rồi, công việc bận rộn em bẵng đi đến dạo này em mới thử khai thác nó thực tế, kết quả rất khả quan và dễ làm nên tại sao bác ấy nói em bây giờ mới làm topic chơi là vì thế. Mọi thứ đã rất ổn còn chờ chi nữa
Xôm roài xôm roài Cơ mà e nhìu pow bán dẫn quá mất roài Đành theo 2 bộ cho có anh có e. Rõ khổ cái nghiệp diy!
Gọn gàng tí nào. 1. Tuankiet99 1 bộ 2.new_members 1bộ 3. nhatauvn 2 bộ PCB Full 4. trung224 1 bộ 5.hoanga7 1 bộ PCB 6.hadung02 bộ PCB 7.kkalord 1 pcb 8.goldenriver99 1 full 9.Vipyeu2 01 bộ PCB 10.binh217(2 bộ full ve chai) E edit lại cho rễ nhìn tí.
Em xin đính chính lại một chút 1. Tuankiet99 1 bộ 2.new_members 1bộ 3. nhatauvn 2 bộ PCB Full 4. trung224 1 bộ PCB 5.hoanga7 1 bộ PCB 6.hadung02 bộ PCB 7.kkalord 1 pcb 8.goldenriver99 1 full 9.Vipyeu2 01 bộ PCB 10.binh217(2 bộ full ve chai)

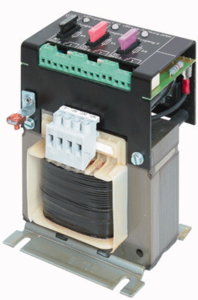

Thôi bỏ đi ! Về quan điểm "chế tác" amply hay gì gì đó mà đã Phục Vụ cho Dân Chơi thì Nhóm Người làm ra hay gọi là Hãng luôn luôn biết cách Moi tiền bằng những "Nghiệp Vụ"...Bỏ đi vì vấn đề tụ thì cứ tăng là tốt bất kể kiểu gì. Biến áp mà hum, hum là gì thế ? Biến áp không ù. Ồ biến áp là phải Ù-Rè. Biến áp mà không có hiện tượng này là biến áp Đứt hoặc không cắm điện. Đương nhiên người mua phải biết chọn biến áp. Với mình chất lượng biến áp được phân loại theo nước sản xuất nhé Tốt là nhóm: Mỹ, Đức, Áo, Nhật, Thụy Sỹ... Trung Bình: Hàn Quốc, China xuất G7... Dưới trung bình: Việt Nam, China cho Vietnam Không quan tâm hàng bãi hay hàng đặt mua. Bác đừng lo mấy chuyện này mà bác nói 1000VA là tôi biết bác đọc bài của tay nào rồi. Tay này gặp tôi là tôi Quỳ lạy Hắn luôn...Viết trên Fb chỉ để mị người. Mà hình như cũng là PTS gì đó, mà tiến sỹ Vietnam thì Hiểu. Tóm lại bác cứ vô tư chơi theo túi tiền của mình, có nhiều thì đặt hàng từ nước Ngoài, ít tiền thì Hàng bãi. http://datasheet.moeller.net/datasheet.php?model=269517&locale=en_GB&_lt= Hình ảnh chỉ có tính Minh Họa
Con này xem topo đúng thiết kế hay thật. Nó vẫn có hồi tiếp mà cụ (hồi tiếp cục bộ từ VAS về tầng nhập), còn tổng thể thì điều chỉnh bằng DC servo không hồi tiếp toàn cục. Để e lục đồ lại xem thử, chắc e cũng máu theo dự ớn này. Thanks.
Đọc bài của tay nào??? Đừng có chụp mũ nhau thế. Tôi đi học ở nước ngoài từ sau phổ thông, chưa bao giờ biết đọc bất kì bài viết/post facebook về vấn đề này bằng tiếng Việt cả, cho nên mấy câu quy chụp của bác sai hết rồi nhé. Vì tôi không học ở VN nên ko biết dịch từ "hum" sang tiếng Việt như thế nào cho chuẩn, do đó dùng tiếng Anh. Tôi đã định không tranh luận với bác nữa nhưng thấy mấy cái câu chụp mũ như trên lại phải nói. Còn lời khuyên về chọn biến áp của bác, tôi rất cảm ơn.
Con này tuy NGFB (Non Global Feedback) nhưng vẫn dùng vi sai, khác với các amp NGFB khác (Dartzeel, Soulution, etc...). Em cũng có thử nghiệm NGFB cho 1 amp dùng feedback hoàn toàn, amp này kiến trúc tương tự Goldmund. Kết quả đáng chú ý nhất là dải treble trở nên rất bá, mềm và hài mịn.
Hình như có gì đó sai sai ! Đáng ra tôi cũng không trả lời nhưng nghĩ lại cũng nói để bác rõ tránh hiểu lầm Thấy bác lo lắng về biến áp mà lĩnh vực này là tôi rành nên "cất" tiếng để bác không lăn tăng nữa...ok "Tôi biết bác" nghe có vẻ khẳng định nhưng nếu bác không có đọc thì có thể nói không, tôi không đọc...thế là xong. Câu tôi nói nó cũng chưa phải là khẳng định lắm. Vì tôi đã từng biết có một tay viết bài trên Fb có ý khuyên giới audio không nên ( không nên thui ) sử dụng biến áp cách ly với lý do trên. Nhằm bán hàng cho Hãng xxx. Tôi chỉ nghĩ thế nên không thể nói quy chụp, bác hỏi và nêu vấn đề thì đương nhiên tôi hoặc ai đó biết sẽ lên tiếng, đôi khi cái sự lăn tăn của bác xuất phát từ thông tin đâu đó mà bác đã đọc qua, mà chi tiết này thì có gì là ghê, Mà tốt nhất để cái topic nó đi đúng hướng bác ơi. Bác làm thế đôi lúc thành viên khác họ ngại trao đổi...Đó có phải gọi là diễn đàn không. Tôi trả lời bác và tôi nhận lại từ bác những câu như trên sao.
Cụ chủ thớt cho phép e hỏi một câu vô duyên là chi phi để làm một cái AMP clone này ước lượng khoảng bao nhiêu ạ? Thanks Cụ!
