Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . . Buffer dùng Tube

Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

C18 và C19 bác dùng trị số bao nhiêu vậy? Nếu có tụ loại màu vàng 683 và 472pF thì bác thay vào chổ này nhé.
D1 sáng có nghĩa là DIR9001 đã lock được tín hiệu biphase từ bên ngoài vào.
D5 sáng là do dữ liệu audio là Zero.
D2 luôn luôn sáng.
Như vậy, nếu D1 sáng, D5 tắt thì phải nghe được nhạc chứ.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Bác bồ câu ơi. Em có 2 cái tụ Enla 220uF đỏ chói... bác tìm cho em gắn chỗ nào phù hợp nhất với :mrgreen: .



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Bác cho em nó phục vụ cụ C9 và C42 đi ạ, 2 cụ này thuộc chiếu trên đấy :lol:



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Cảm ơn bác



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Em chỉ có tụ vàng 472p, còn tụ 683 thì em xài con tụ kẹo 500đ / viên. Sau khi chỉnh lên 96khz thì D1 sáng luôn, D5 thì khi bật nhạc thì tắt, tắt nhạc thì sáng. Nhưng vẫn không nghe gì, chỉ nghe rột roẹt (cả khi tắt lẫn có nhạc).



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Vậy có vẻ reciver DIR9001 của bác đã hoạt động rồi (nếu bác có Ossilocop bác chí vào mấy con điện trở từ DIR9001 sang PCM1794 xem có xung data , BCK , LRCK , MCK tốt chưa , nếu chưa có bác thử nhờ ai đó vậy , hoặc hàn kỹ lại PCM1794 lại xem ạ . à em thấy trên board thid con PCM 1794 cũng có dip switch thì phải bác xem có phải set là 0 .1 gì đó ko ?



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

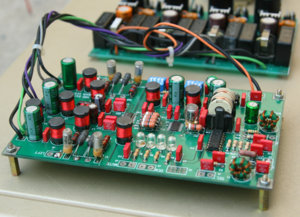

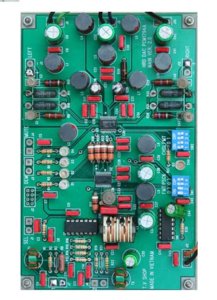

Do công việc từ hôm nhận bo tới nay mới vào mạng được Em chụp các Bác chỉnh dùm nha.Hiện bo tes tốt sang tuần dáp vào vỏ sẽ giao lưu với AE HP có nhu cầu cần nghe thử đối chiếu...
Theo cái tai của E tes với DeNon 1610 và 1610G thì anh nhật bủn vẫn còn cách 3 fần,chi tiết của DAC 1794A rộng dãi Bass trét tơi nhuyễn đấy mới chỉ sử dụng trở 220om DaLe cho tầng V/I,theo Bác THI còn nhiều trở cho chất tiếng đẳng cấp hơn nhiều.
Chúc các Bác thành công tốt đẹp.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

>>>>>>>...



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Hình bác chụp đẹp thật!



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Em cũng vừa mượn dc máy ảnh về cứ nháy bừa thui, Bác khen vậy là mất nghủ đó......



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Pác này xạo pà cố lun :mrgreen: , chụp được mấy tấm như vậy tay nghề phải cứng lắm đóa. khoảng cách chiều sâu như vậy xài " máy mượn " để chế độ Auto không ra được, mà nòng cũng xịn nữa, nhìn 2 cạnh bo mạch // thẳng băng là biết

Anyway, xin chúc mừng bác có D/A ngon rồi.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Trời gặp phải cao nhân rùi.Cáo lỗi cáo lỗi,chả là trước có theo AE chút thời gian...Cũng như giờ đang theo AE Bác THI nè...



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Ngoài khen vụ chụp ảnh, phải công nhận linh kiện của bác nhìn gấu thật. Toàn đồ xịn. Em nghĩ bác cũng rành điện tử luôn!



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Cái bác này chơi ko đẹp :lol: người ta lắp mạch đẹp như vậy ko khen lai khen chộp đẹp :wink:



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Bác kiếm đâu mấy cái cục sell màu đỏ đẹp thế hả bác, em tìm mãi không ra, toàn màu vàng đồng thôi, nhìn mấy cục này ghiền thiệt.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

em thích cái phong cách phối màu linh kiện của bác nguyensytuan .



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Thế này rồi khối bác lại than "Trời đã sinh ra Du, sao còn sinh ra Lượng!!!"



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Điều này có nghĩa là mạch DAC của bác đã hoạt động, tuy nhiên chắc do còn bị dơ hoặc có chân nào đó chưa hàn tốt nên không ra tiếng.
Tụ kẹo em nghĩ sai số lớn nên sẽ không tốt để dùng tại đây. Bác kiếm loại nào tốt hơn chút thì các tần số fs khác DIR9001 sẽ lock được tín hiệu digital thôi.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Em ko có oscilloscope, em đo thử đầu ra (trước tụ nối tầng) thì DC = 2.01v, AC thì zero. Thử R16=10K cũng y như vậy. Ko thấy gì bất thường hết, ngoại trừ .. không có tiếng . Bác Bồ với bác Lọ giúp em phen này nữa được ko?



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Báo cáo các bác, sau bao đêm vật vả, con DA đầu tay đã cất tiếng hát , thành thật cảm ơn bác ngheké, bác bồ câu, bác thi và đb là bác phi nam đã nhiệt tình giúp đỡ.

Bài học xương máu từ 2 con dir và pcm die mà các cao thủ đã từng nhắc nhở là
- Trước khi đóng điện cần
+ Vệ sinh thật sạch sẽ chân dir, pcm, và bo, kiểm tra từng chân từng chân xem có chạm chập k, các mối hàn có lỏng không.
+ Kiểm tra trị số tụ, trở, lk đúng chưa, cực các tụ, cái nì em lộn con 74LS00 nên không có tín hiệu, đúng là 74HC00.
- Đóng điện
+ Kiểm tra bo nguồn cho thật đúng trước khi cắm vào bo DA, tìm đồng hồ xịn 1 tí, e dính chưởng vì đh dỏm.
+ Sau đó cắm nguồn 3.3v vào bo DA trước, đo xem áp giống nhau không, sờ con LM317, dir, pcm ... xem có nóng, nếu nóng rút ra ngay, nếu áp sai cũng rút ra ngay, kiểm tra lại lại nguồn và bo DA, nguyên nhân sụt của em là con dir die -do khò quá nóng- gây sụt áp :cry: . SAU đó cắm từng nguồn 5v vào và cũng kiểm tra như vậy.

Thân, chúc các bác thành công.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

cái này em nghi bác sai lần nữa 74HC00 của Phillips tương đương với 74LS00 của Fairchild mà



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Kinh nghiệm quý báu, cảm ơn bác. Bác cho vài lời để bọn em có động lực với.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

no sir, lúc đầu e cũng tưởng vậy nhưng hổng phải, tuy tương đương nhưng áp khác nhau bác ạ, con 74ls00 chạy áp thấp nhất là 4.75v http://pdf1.alldatasheet.com/datasheet- ... 4LS00.html trong khi nguồn là 3.3v nên hổng trích đc tín hiệu từ chân 8, chính bác nam thay con 74LS00 bằng con 74HC00 thì chạy ngay :lol: , thân

to nguyen; cái nì gọi là ánh sáng cuối đường hầm, mặt trời đâu bao giờ tắt, ngoảnh đầu lại thấy đúng là HAY- RẺ - DỄ, chúc các bác thành công



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

:mrgreen:



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Tiện các bác dòm hộ em xem mạch DAC có lỗi gì ko nhé.
