Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . . Buffer dùng Tube

Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

May quá, Em có mấy con dùng hết rồi T-hím ơi . . . . :mrgreen: :lol:



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

R26 bác phải dùng điện trở 10KOhm nhé. Đây là điện trở để lấy dòng tham chiếu nên bác cố gắng cho em nó con điện trở chính xác cao nhé.
Điện áp chân 23 (điện áp nguồn analog) nằm trong khoảng từ 4.75V đến 5.25V đều được bác à.
R2 (& R23) bác dùng điện trở 1MOhm là được.
Chúc bác may mắn ![/quote][/quote]


1.r2-r23- là 1m, r26 của e là 9k98, nhưng đo chân 23 thì chỉ có 2.42v trong khi đầu vào là 5v, tại sao nó sụt áp vậy, nếu không đổi con r26, vậy e tăng nguồn lên nhá để chân 23 dc 5v.
2. e bật volume gần max mà ghé tai vào thì nghe có chút xíu à, nghe tiếng xì nhiều hơn tiếng hát , e đang dùng jack rca nối với amply đèn, vậy đấu rca làm sao, hình như cái này là balance :cry:



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Vậy là hát rồi !!!

DAC này cho ngõ ra Balance, nếu dùng cổng RCA thì Bác lấy 1 chân (+) nối qua tụ 1uF trở lên và Mass thì lấy mass của phần nguồn 5V cùng kênh tín hiệu đó luôn.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Chưa chạy T-hím Lọ ơi , rảnh cuối tuần em mới thi công được . Hôm qua châm nguồn vào nó lên 1 đèn , t-hím coi cái j2 cần nối cái nào , em nối luôn , khỏi chạy đi mua mấy cái chân 8)



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

1.r2-r23- là 1m, r26 của e là 9k98, nhưng đo chân 23 thì chỉ có 2.42v trong khi đầu vào là 5v, tại sao nó sụt áp vậy, nếu không đổi con r26, vậy e tăng nguồn lên nhá để chân 23 dc 5v.
2. e bật volume gần max mà ghé tai vào thì nghe có chút xíu à, nghe tiếng xì nhiều hơn tiếng hát , e đang dùng jack rca nối với amply đèn, vậy đấu rca làm sao, hình như cái này là balance :cry:[/quote]

Vậy là hát rồi !!!

DAC này cho ngõ ra Balance, nếu dùng cổng RCA thì Bác lấy 1 chân (+) nối qua tụ 1uF trở lên và Mass thì lấy mass của phần nguồn 5V cùng kênh tín hiệu đó luôn.[/quote]

huhu :cry: chưa hát bác ơi, em đấu rca giống vậy nối qua tụ 1mf và mass nguồn mà chưa hát dù mở volume tơi max luôn, e nghĩ do chân 23 của e chỉ có 2.42v không đủ cấp nguồn analogue cho 1794a chăng, giúp e cách khắc phục với, tăng nguồn hay hạ trở r26 hay hay sao các bác ơi.
Tổng thể kiểm tra làm sao để 1794 HÁT :arrow:



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Thím set cái SW2 bị sai rồi. Nên Off hết thì mới dùng chuẩn I2S được vì hiện tại SW1 thím đang set thành chuẩn I2S.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Điện trở R26 bác phải giữ nguyên. Thím đo 2 chân tụ C20 thử xem điện áp như thế nào. Nếu vẫn đúng 5V thì thím dùng chì hàn vào các lỗ via dưới bụng (mặt sau bo) của PCM1794A. Có thể do lỗ via này không cấp đủ dòng nên áp bị sụt.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

T-hím Ssass mới show hàng nóng thôi chứ chưa sex đâu, làm sao nghe được mà lo :mrgreen:



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Chào bác DIY-lover.
em mới tập tành bước vào lĩnh vực audio này.
em mất hết 5 ngày để đọc hết 48 trang của topic này.
thật sự lúc đầu đọc thì em chẳng hiểu gì cả nhưng càng đọc vào sâu thì thấy mấy bác bàn luận càng sôi nổi thì lúc đó em mới hiểu rất nhiều (vì em chỉ có 1 chút ít kiến thúc về điện tử ).
đến hôm nay thì đọc xong hết rồi.
với mong muốn làm thử 1 cái DAC để cho mình nghe.
không biết bác còn dư bộ board mạch nào không ạ?
Nếu còn thì cho em đăng ký 1 bộ. thứ tư tuần sau em về em sẽ lấy vì bi h em đang ở ngoài biển rồi.
cảm ơn bác nhiều.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Quá đẹp bác ơi! Bộ kit như hình (chưa hàn) giá bao nhiêu vậy bác Thi? Version mới bác đã khám phá thêm được gì chưa?



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Bo DAC thì em còn vài bo chưa hàn nhưng bo nguồn thì hết rồi các Bác ạ, đợt tới làm thêm bo nguồn em sẽ báo các Bác biết nhé.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Vậy em đặt bác cái bo DAC trước khi nào có bo nguồn thì bác ới em 1 tiếng nhé.
thứ 5 tuần sau em về SG. bằng cách nào em liên lạc với bác được đây.
thanks



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Khó nhỉ !!! Em vẫn chưa biết làm thế nào để liên lạc với Bác đây :mrgreen:



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

wé dễ:
Số dd của em: 0908007742
nếu bác không ngại thì PM cho em số của bác. tới đó em sẽ alô bác
Quang Phú.

thanks



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Số Em ai cũng biết hết mà, khi nào lên tới SG thì bác gọi Em: 0918 699 361.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

OK. thứ 5 em gọi cho bác
thanks bác.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Bác chuẩn bị đọc tiếp chứ sau xong được bác ơi! :mrgreen:



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Sorry bác. em đọc xong hết ở đây là hết tất tần tật từ lúc mở topic cho đến lúc em post bài này.
vì viết không rõ ràng nên làm bác hiểu nhầm. em thành thật xin lỗi. bác bỏ qua cho em nhé hì hì...
Em nghĩ rằng topic này còn dài vì tất cả các bác nhận bo nhưng vẫn chưa thấy thông báo kết quả.
với lại phần I/V bác DIY lover vẫn chưa nói nhiều về nó



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

Tầng IV cho những Em DAC 24bit/192khz là vô cùng khó để thể hiện khả năng của những con chip này. Những mạch IV đèn thông thường không phát huy được hết cái hay của PCM1794 nên dùng output trực tiếp là tốt nhất.



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

vậy thì bác sẽ tìm 1 mạch đèn đặc biệt cho cái mạch DAC này. lúc đó topic sẽ còn tiếp tục.
em là lính mới có gì sai sót bác bỏ qua nhé
thanks



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

vậy thì bác sẽ tìm 1 mạch đèn đặc biệt cho cái mạch DAC này. lúc đó topic sẽ còn tiếp tục.
em là lính mới có gì sai sót bác bỏ qua nhé
thanks



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

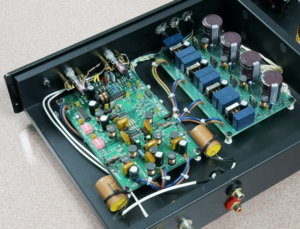

Em xin tiếp tục một số hình ảnh về Ruột rà Em DAC PCM1794A đây



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

>>>



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

>>>



Re: Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . .

>>>
