Bác nói rõ hơn về quá trình làm được không? Ví như khi làm thì có vấn đề gì cần quan tâm? Làm phát ăn ngay hay phải chỉnh tới chỉnh lui? Làm xong rồi muốn nâng cấp thì nâng phần nào?
Bác cứ bình tĩnh nha. Truyện dài kỳ đó. Nếu làm cẩn thận không lỗi gì thì 1 phát ăn ngay đó. Em sẽ còn viết tiếp về các vấn đề kỹ năng và thao tác nữa. Tất nhiên là sẽ phải chỉnh nhưng chỉnh là để cho ra âm thanh hay còn bình thường em lắp là 1 phát kêu luôn.
TDA1543 thì đã có nguồn 2 USD/con rồi. CS8414 có nhiều nguồn và nhiều giá khác nhau. Các bác cứ đăng ký xong thì để em cân đối xem phương án nào rẻ nhất vì còn phải tính đến phí vận chuyển nữa. Riêng tda1543 và TDA1541A nếu có bác nào đi Bangkok mua thì cực rẻ.
không biết bác Planet có còn nhận đặt hàng không , nếu được thì bác cho em thêm 1 con TDA1541A, và 20 cái tụ .1(loại tôt nha bác, wima chẵng hạn ) đễ sữ dụng cho con TDA1541A, nếu không tiện thì thôi ha bác . cám ơn bác trước
Theo em thì trước hết chúng ta nên lắp TDA1543 vì mạch rất đơn giản, sẻ chạy ngay nếu lắp đúng , thực tế thì em đã lắp TDA1543 đễ nâng cấp cho một số đầu CD cỏ rồi, lắp đúng thì nó sẻ chạy ngay, và ưu thế của nó là cả 3 dãy tần rất đồng đều Còn một chuyện nữa khi lắp con DAC chạy bằng CS8412 , em cứ đắng đo mãi giửa việc phối hơp trở kháng cho ngõ vào digital, một mạch thì dùng điện trở 75ohm để phối hơp, còn một mạch thì bằng biến thế, giủa 2 cách phối hợp đó thì ưu khuyết điểm của từng loại thì như thế nào , phối hợp bằng điện trở thì đơn giản , nhưng không biết nó có khuyết điểm gì, còn bằng biến thế thì như thế nào , chất lượng âmthanh có tốt hơn không , có cách nào quấn được nó không , mời các bác cho tiếp ý kiến
TDA1541A thì em có thể mua hộ bác được còn tụ thì em không dám hứa. Mua những thứ này cũng lỉnh kỉnh nhiều nơi. Em chỉ muốn giúp các bác có các linh kiện cơ bản để DIY DAC thôi.
Các kỹ năng ráp DAC kiểu nối dây: 1. Luôn sử dụng chân cắm cho IC. Nền dùng loại chân cắm có lỗ hình tròn 2. Xếp đặt vị trí các linh kiện theo layout trong bản vẽ trên của em. Layout này đã tính toán đến kích thước thật của các linh kiện và bản mạch 3. Sắp xếp thứ tự các đường mạch nào linh kiện nào cần hàn trước. thường là các đường mạch tín hiệu phải hàn trước rồi đến các đế IC 4. Lấy các đế IC làm gốc sau đó phát triển mạch ra các hướng. 5. Khi muốn nối mạch vào chân IC thì có thể hàn dây vào lỗ cắm bên canh cho nhô lên khoang 2mm rồi bẻ gập sang phía chân IC và hàn vào. 6. Hạn chế dùng dây nối thêm vào mà tận dụng ngay chân linh kiện bẻ theo các hướng đi mạch cần thiết. Chú ý IC7808 phải có tản nhiệt vì nó khá nóng. Nếu úp thì 8 con tda1543 thì cũng nên có tản nhiệt cho bọn này.
Phải nhớ hàng cho thật kỹ chân số 2(tức chân GND) của 2 con IC 7805 và 7808, nếu mà hở chân này thì sẽ đi tong các con CS8412 và TDA1543 các bác ạ .

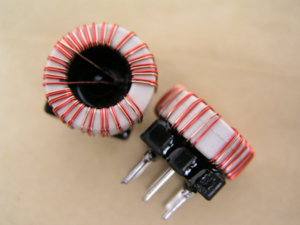

Đùng biến thế có một tác dụng là tách riêng được ground của transport và ground của DAC như vậy có thể hạn chế nhiễu truyền sang. Muốn tận dụng được điều này thì giắc RCA của digital input phải cách ly khỏi vỏ máy. Dùng biến thế vẫn phải có điện trở 75ohm ở hai đầu cuộn thứ cấp bác ạ. Ở đây có bác thuylt quấn biến thế này rồi. Sắp tới em cũng sẽ kiếm được vài chiếc biến thế xung dùng lõi nanocrystal amorphous khá xịn. Hình của nó đây. Chất lượng khác nhau thế nào rất khó khẳng định vì em cũng chưa thử trên cùng 1 DAC.
Lưu ý nhất để chống hỏng hóc là phải đo điện áp chân nguồn tại đế của IC trước khi cắp IC vào. Các bác thận trọng khi cắm IC kẻo cắm ngược. Cần kiểm tra lại các chân đế IC xem hàn đã đúng chưa.
Gửi các bác Rumbeng, Phinam, Gmar, Tdolphin. Việc đặt mua hàng có thể hơi lâu đó. Trong lúc chờ đợi các bác cứ làm mạch đi khi nao có IC cắm vào là xong. Đối với DAC TDA1543 nói trên có một số linh kiện ảnh hưởng lớn đến chất lượng âm thanh: Tụ liên lạc 2 con tụ ở chân nguồn của TDA1543 Các bác có thể thử các loại khác nhau xem âm thanh thay đổi ra sao. 2 con trở 2k2 và biến trở 2K2 có thể thay đổi giá trị. Nếu dùng 1 con tda1543 không úp thìa thì 2 con trở 2k2 có thể thay đổi tử 1K đến 3K3. Biến trở thì chỉnh thoải mái nhưng thường người ta cho là khoảng <1/2 trị số của 2 con điện trở kia một chút. Nếu úp thì thì nên giảm trị số của mấy con trở và biến trở một cách tương ứng. Ví dụ với 2 con tda1543 thì chia đôi trị số của mấy con trở kia ra. Nếu 4 con thì chia 4.
tụ ở chân nguồn TDA1543 thì Blackgate được không Bác Planet , nó có thay đổi đáng kể gì không so với dùng tụ Elna for audio,điện trở 2.2K thì dùng loại thường và loại chính xác cao thì nó ảnh hưởng tới âm thanh như thế nào?
Em cũng chưa thử Blackgate bao giờ. Em thấy người ta nói dùng loại N hoặc NX thì hay đấy. Theo em hay nhất là dùng tụ MKP loại tốt. Nhưng loại này kích cỡ to và điện dung bé nên tiếng bass có thể hơi yếu. Với lại kích thước to thì hơi khó lắp vào mạch. Điện trở thì cũng không cần chính xác lắm mà dùng trở xịn thì có thể hay hơn. Em thấy dùng trở quân sự của LX cũng được đấy.
Chào các bác! Vì ngại làm sắt xi, em dự định làm một con DAC với nhiều IC giải mã theo kiểu các modul rời ghép với nhau. IC đầu vào dùng con CS8412, sau đó đến con lọc số DF1700, ở giữa có thể chêm vào con AD1890 hoặc AD1891 (nếu mua được). Sau này cũng có thể nâng cấp VCXO. Các IC giải mã sẽ dùng là PCM63 P (đấu 2 con kiểu kéo đẩy), CS4303 và PCM1716. Mỗi mach DAC trên một bo riêng. Làm cái cầu nối để lấy tín hiệu MCK, SCK, FSynch, Data từ CS8412 và BCKO, WCKO, DOL, DOR từ con DF1700 để cấp vào từng modul DAC. Tầng ra sẽ chơi khuyếch đại toàn bộ bằng đèn, kết hợp với mạch I/V đơn giản nhất, bằng một con trở nối với đất. Có thể sẽ làm thêm tầng analog bằng opamp để đổi món. Trước mắt đi dây point 2 point và để một đống lùng bùng cho nó có ...tính mở. sau đó ổn định rồi mới đặt mạch in. Ý tưởng lấy từ http://www.diyaudio.de Vấn đề hiện nay còn đăng băn khoăn là thi công phần nguồn cho cái này rối rắm quá. Các bác cho em vài đường chỉ đạo xem nên thiết kế phần nguồn chung cho cả mấy con DAC trên như thế nào nhé! Thanks các bác một câu thật to!
Theo em thì bác có thể làm một module nguồn +/-18V thật tốt chung cho tất cả làm gốc. Sau đó mỗi chân IC bác cho 1 con TL431. Cần điện áp gì thì dùng điện trở set đúng điện áp đó. Phần đèn đóm tất nhiên là nguồn rời rồi bác nhỉ?
Em cũng định tận dụng một con nguồn +/-24 có sẵn, rồi cho ra mấy con ổn áp cố định loại 78xx/79xx cho nó dễ làm. Phần nguồn cho tầng ra bằng đèn thì làm theo ý tưởng thế này: sẽ chỉ dùng 2 mạch buffer đèn, một cho các con DAC loại multibit, một cho các con DAC loại delta sigma. Cần từ 2- 4 đèn 6DJ8 hoặc ECC82. Các loại nguồn, choke, đèn nắn, đèn khuyếch đại đưa hết lên trên mặt chasis. Như vậy, con DAC kiểu thổ cẩm của em sau khi hoàn thành sẽ là: Trông xa thì tưởng anh Rề Lại gần mới hoá anh Đê A Xề! :lol:
Bác Planet>không biết giữa DDDAC1543(http://www.dddac.de/ma_dac21.htm) và Nonoz III thì con nào ngon hơn hả bác? Bác cho em đặt luôn 1 con CS8414 và 4 con TDA1543 nhé. Bác nào có cặp tụ tín hiệu tốt tốt thì tặng em luôn đi hihi;-) Quyda
Mấy con 78xx/79xx này hiệu suất rất thấp nên nếu bác cho điện áp vào của nó cao quá thì nó sẽ tỏa nhiện lớn và hoạt động không tốt lắm. Thường em cho điện áp vào cao hơn điện áp ra từ 4 đến 5V. Nhưng làm thế này có thể bác sẽ cần nhiều điện áp vào thì hơi lằng nhằng. Ngoài ra hầu hết các con DAC đều cần điện áp 5V và -5V. 1 con ổn áp có thể dùng chung cho nhiều IC cùng điện áp nhưng như vậy chất lượng âm thanh sẽ không tốt. Nhất là Va và Vd thì nên tách phần nguồn là tốt nhất. Dự án của bác phức tạp quá phải cẩn thận đi mạch p2p mà lằng nhằng quá cũng sẽ không tốt cho âm thanh đâu. Hôm trước em có 1 cái DAC mà đường mát bị đi vòng qua vỏ máy qua chỗ giắc RCA làm cho âm thanh ra thê thảm. Mãi mới phát hiện ra mà sửa được.
Bác cho em hỏi là sử dụng con ổn áp nào là tốt nhất cho DAC vậy. TL431, LM317, hay đơn thuần chỉ sài mấy con 78xx, 79xx là được rồi hả bác
Theo giới chuyên môn đánh giá thì LM317 và LM337 có độ nhiễu thấp hơn 78xx/79xx. Cả 2 loại này đều là ổn áp nối tiếp hiệu suất thấp. Còn LT431 thì hơi khác vì nó là con ổn áp song song. Lợi điểm của con này là tạo trở kháng nguồn thấp người ta thường dùng nó phía sau LM317/LM337 (hoặc 78xx, 79xx). LM317, LM337, 78XX và 79XX thì cổ rồi bây giờ dân DIY thế giới hay dùng những con tương thích của hãng Linear Technology như LT1085 … có hiệu suất cao và độ ồn thấp hơn. Tuy nhiên mấy con này về cách thức thiết kễ cũng cần chú ý hơn về linh kiện phụ trợ Thật ra nghe bằng tai cũng khó phân biệt lắm bác ạ vì trong mạch còn nhiều linh kiện khác ảnh hưởng tới chất âm nhiều hơn mấy con này. Dân DIY chuyên nghiệp trên thế giới nó dùng scope đo thì mới thấy rõ được. Đối với DAC thì phần nguồn là cực kỳ quan trọng nó ảnh hưởng đến nhiều mặt: méo tín hiệu digital (jitter), can nhiễu và điện áp chuẩn trong chip DAC (reference voltage). Vì vậy nhiều cao thủ nói là phần nguồn ảnh hưởng đến 50% chất lượng của DAC. Em vẫn dùng mấy con 78xx, 79xx cho nó đơn giản rẻ tiền. Nghe cũng chả tệ lắm.
Xin báo với các bác tin vui. Em đã đặt hàng được CS8414 và TDA1543 đủ cho các bác dùng. hàng đang đi đường rồi nhưng đi đường vòng. Mấy lần trước toàn bị từ chối nên lần này phải đi đường vòng vậy.
