Cùng làm DAC PCM1794 HAY - RẺ - DỄ . . . Buffer dùng Tube

Kính thưa các Cụ cùng các Bác,

Sau nhiều dự án về nguồn, Pre, Amp với phương châm HAY - RẺ - DỄ được các Bác ủng hộ đông đảo đã kích thích chúng Em dấn sâu vào con đường nghiện ngập đầy lý thú này.
Mặc dù biết trên diễn đàn đã có rất nhiều topic về DAC và các vấn đề liên quan nhưng chúng Em xin mạn phép mở thêm topic này nữa để cùng các Bác trao đổi để tìm ra một giải pháp thật sự HAY - RẺ - DỄ phục vụ đông đảo Anh Em yêu nhạc.
Đây là dự án đầu tay về DAC của nhóm nghiên cứu không chuyên chúng em, rất mong được các Bác góp ý, xây dựng và chúng em sẽ cố gắng hết mình để dự án thành công tốt đẹp.

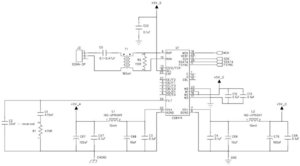

Sơ đồ mạch nguyên lý:

Mạch đề xuất sử dụng
- CS8414 x 1
- AD1865 x 2
- Xuất âm dùng đèn điện tử



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

>



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

>



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

>



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

>



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

>



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

>



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

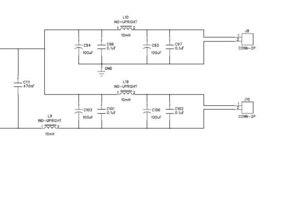

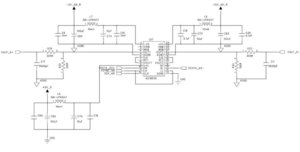

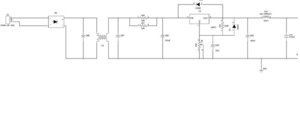

Sơ đồ mạch đầy đủ:



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Thanks bác DIY Lover, có em ủng hộ bác hai tay nè, em cũng đang lên dây cót để làm cái DAC đèn đây ạ, có bác khởi xướng thì phong trào nào em thấy cũng lên cao.



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

he he, tự nhiên mình lại lăn tăn nữa rồi :mrgreen:



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Cụ vứt quách mấy con TL 431 đi. Chơi luôn bằng mấy con 317 cho nó Hí-ènd :mrgreen: . Phần ổn áp và nguồn Ac cho từng ổn áp riêng biệt hết luôn cho máu!
Kính kụ!



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Chỗ này của lão quân sư em thấy hình như bị lộn khẩu quyết rồi thì phải! :roll:
Ý kiến của em là giữ mấy con TL ấy mà vứt hết mấy con 317 hay 337 đi mà và thay hết bằng LT1086 cho nó máu! :wink:



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Bác Diy lover cho em hỏi 1 câu là với cái mạch của bác chỉ cần dùng 1 con AD1865 là đủ, sao bác phải tốn tới 2 con làm chi , giảm yếu tố "RẺ" đi nhiều rùi !!!??? :lol:



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Tăng độ động và giảm S/N bác ạ !



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Theo ý em thì trong lĩnh vực audio thì từ "Rẻ" này có ý nghĩa là rẻ so với Âm thanh mà chiếc DAC này mang lại, vả lại mạch này cho ngõ ra Balance luôn mà Bác.



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Mạch này là do Bác bocaungongac thiết kế, Bác ấy sẽ giải thích ý tưởng và cơ sở thực hiện mạch này với các Cụ



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Nguồn cho AD1865 bác dùng tụ lọc ngay gần chân IC có filter bằng cuộn dây cỡ 68mH cho nó gấu em thấy cuộn này bán sẵn nhiều ạ ! à trở IV 100R thì bác dùng đèn gì đó ạ ( tiện cho anh em kiếm ) vì cần gain hơi cao tí , hay bác option cái biến trở nhiều vòng song song với R IV để tiện ngoáy cho cân ạ ( chân giữa nối grid) hì .



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Chỗ này của lão quân sư em thấy hình như bị lộn khẩu quyết rồi thì phải! :roll:
Ý kiến của em là giữ mấy con TL ấy mà vứt hết mấy con 317 hay 337 đi mà và thay hết bằng LT1086 cho nó máu! :wink:[/quote]

Mạch này là do Bác bocaungongac thiết kế, Bác ấy sẽ giải thích ý tưởng và cơ sở thực hiện mạch này với các Cụ[/quote]

Đúng đấy ạ theo data ( và kinh nghiệm anh em đi trước ) thì dùng TL431 cho nguồn ít " ồn " hơn loại khác ạ và sẵn nữa



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Bác DIY Lô-vơ ơi bác giết em roài. Xí phần đăng ký trước 1 board đây vì linh kiện hầu như em có đủ hết goài :mrgreen:



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Phần đèn thì em lo, có đèn gì dùng đèn đó

Rút kinh nghiệm các dự án trước, đèn dùng cho dự án này sẽ thông báo vào giờ chót

Nói túm lại là các Bác không lo phần đèn :mrgreen:



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Á á, quá đúng chỗ ngứa Cho cái USB input phục vụ nhu cầu chơi lossless luôn Thi ơi



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Em cứ tưởng bán hết roài chứ :lol:



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Dạ để Em réo Lão Bocaungongac thêm vô nha Bác



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Mạch cho cái USB thì hôm nào vẽ xong sẽ post lên cho các bác góp ý kiến. E dự định dùng con PCM2707 của TI. Các bác có kinh nghiệm con này cho e rì viu đi ạ.



Re: Cùng làm DAC xuất đèn HAY - RẺ - DỄ . . .

Phần nguồn dùng OPA có tốt hơn dùng TL431 không các bác.
