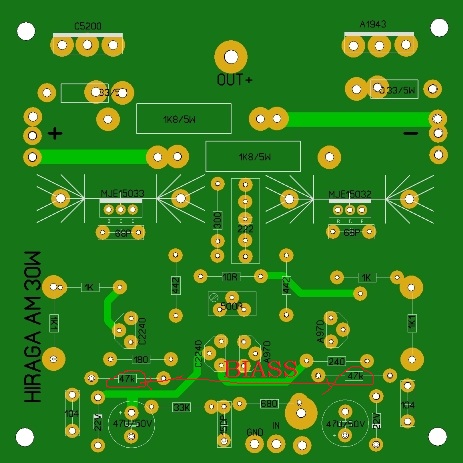

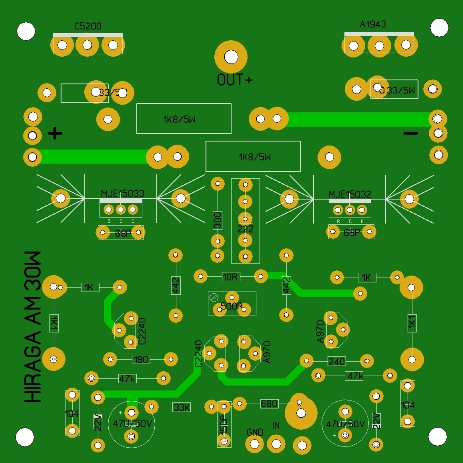

Trời ơi mạch thì đẹp mà giá trị linh kiện in trên bo đâu mất tiêu gần hết ta, để em bắt đền bên đó in lại thôi hazzz :cry:
Giá trị lk in trên bo cho dễ nhìn, khi gắn lk xong thì cùng không nhìn thấy chữ nữa, em chỉ sợ mấy bác không quen làm thì khổ, thôi đẻ em bảo bên đó in lại vậy, chứ gửi ảnh nhìn cũng được nhưng em thây hơi áy náy
Cứ báo cho nó biết, làm ăn vậy mà cũng đóng gói trả cho khách. Cụ chủ đóng thử một kênh xem có nhầm chân cắt mạch gì không, nếu hót tốt thì chia luôn cho lẹ. Có lỗi đền nó cũng chưa muộn

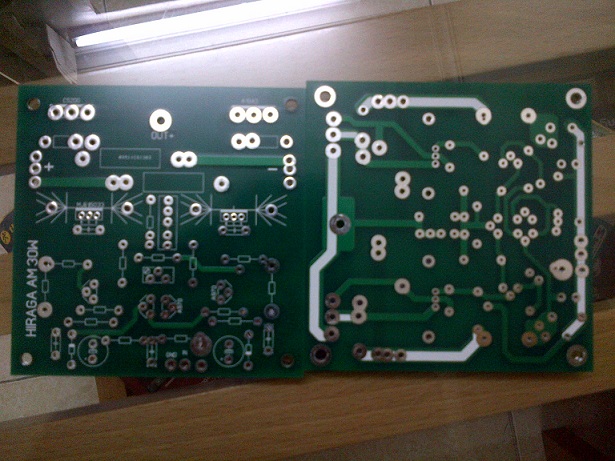

Vâng vậy thì em sẽ up lên bằng PDF các bác tải về xem dùm em nhé, kích thước bo là 98mmX98mm các bác nhé, các cụ để em kiểm tra nhé, ok em sẽ gửi ngay ạ, khi gửi em sẽ gửi kèm theo sơ đồ và file ảnh luôn nên các cụ cứ yên tâm ạ
Bác cứ chia đi. Để cuối năm nghỉ mấy ngày tết anh em tranh thủ làm. Làm để hót thì để em đăng ký cho.

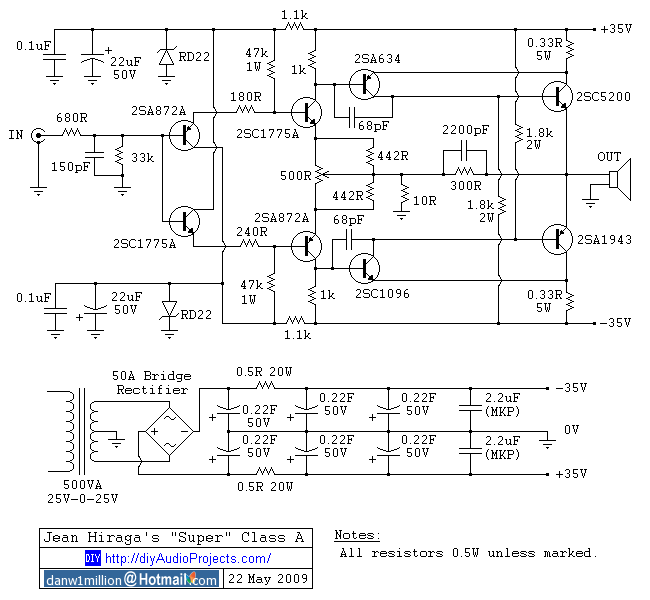

pcb này nếu làm bản 20W thì linh kiện nào ko ráp ,con zener 22v có thay đổi ko ( nguồn 19 - 21 ) theo schema .

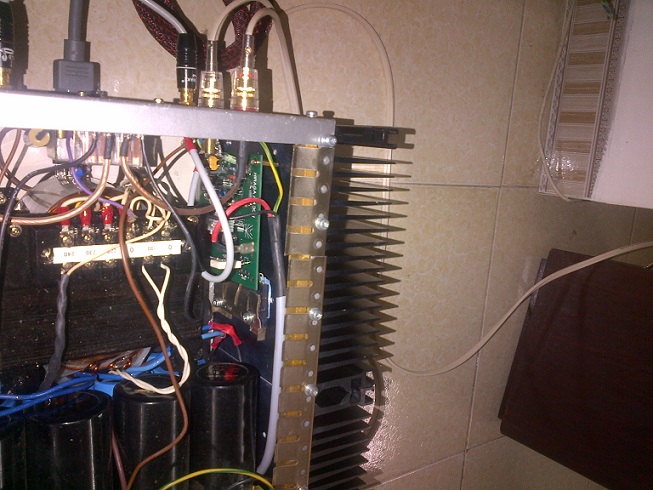

chỉ thay đổi 2 con trở bias 47k hạ thấp xuống còn lại không thay đổi j hết nhaé các cụ, làm con này nhanh lắm nếu có đủ linh kện hàn 30 phút là xong cả 2 kênh có đồ chơi tết luôn, cặp trở bias này các bác làm bản 30w lúc đầu nên để 47k cấp nguồn xem mạch đã hoạt động chưa, lúc này biasss rất thấp không cháy nổ được, tiếp đó hạ dần cặp trở này xuống dần bias sẽ tăng lên , hiện của em chạy nguồn +/- 36 cấp vào mạch sụt áp còn 34V DC thì căph trở hiện em để là 27k= Biass 1,4A, nếu để 30k = biass 1,1A vỳ vậy các bác cứ điều chỉnh cặp trở này sẽ thay đổi bias, nếu bác nào dùng BC550/560 thì cặp trở này sẽ còn thấp hơn, em đã thử nghiệm với bc550/560 thì để bias được 1,4A cặp trở này em phải hạ xuống 24K5, nếu dùng nguồn 19 thì thấp quá bác dùng nguồn =/-24v trở lên nhé :mrgreen:

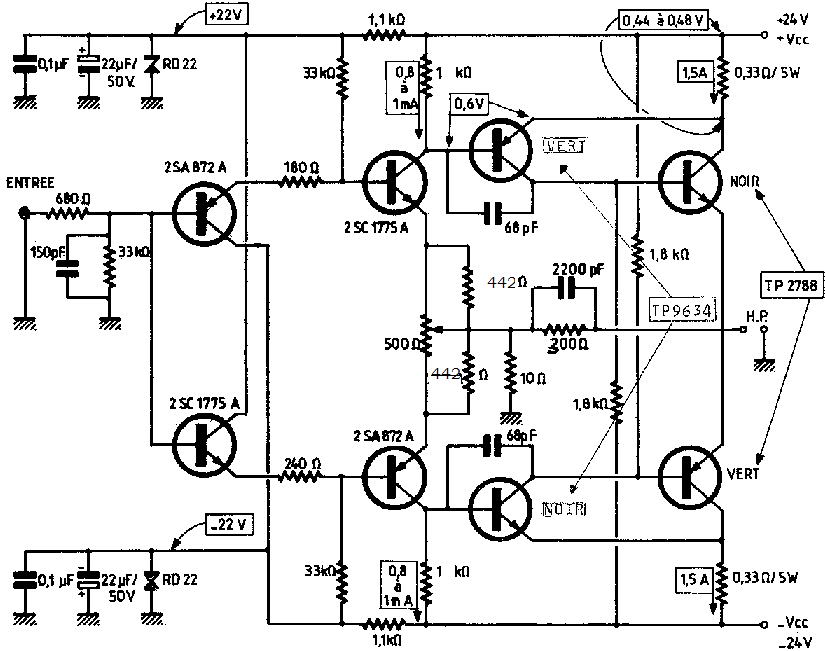

Zener theo hình http://usr.audioasylum.com/images/0/8635/Hiraga_.jpeg thì dùng zener 13V. Bản chất nó là nguồn shunt. Đầu vào 35V. Sau 1K1 do có zener 22V thì áp là 22V -> dòng qua 1K1 = (35-22)/1.1 = 5.4mA Đầu vào 19V. Sau 1K1 do có zener 13V thì áp là 13V -> dòng qua 1K1 = (19-13)/1.1 = 5.4mA như nhau. dòng này 1 phần qua zener, 1 phần cung cấp cho con bjt đầu vào.
sưa giặt là xong toàn nhìn ảnh để cắm linh kiện chứ có in layout lên pcb đâu. bác cứ cho cái ảnh là ngon rồi. à mà em ở HN thì qua địa chỉ nào nhận pcb vậy?
