Field Coil speaker-Highend to Audiophile

Discussion in 'Loa' started by Meli, 25/6/09.

  1. Giang Nam

    Giang Nam Advanced Member

    Joined:
    28/5/14
    Messages:
    78
    Likes Received:
    22
    Location:
    * Việt Nam *
    ....................... High fidelity............................

  2. chuotmicki

    chuotmicki Advanced Member

    Joined:
    5/3/10
    Messages:
    221
    Likes Received:
    116
    Em có cặp loa fielcoil 30cm của Magnavox mà không biết đóng thùng. Bác nào giúp em đc ko?

  3. eagame

    eagame Advanced Member

    Joined:
    5/12/09
    Messages:
    118
    Likes Received:
    189
    [​IMG]

    Em được tặng cặp loa cổ đại này mà không biết của hãng nào, 1 loa không có bucking coil nhìn cũ và nhỏ hơn. Bác nào có thông tin gì về nó không ạ.

  4. Ngoc2

    Ngoc2 Advanced Member

    Joined:
    21/3/17
    Messages:
    1.507
    Likes Received:
    785
    @hoang.duyvien đã làm field coil cho Altec chưa, chia xẻ ae chút kinh nghiêm. Thanks.

    P/s:Mình nhặt cục nam châm điện Tầu về thay nam châm ferit loa đểu cho ra tiếng người nay muốn nâng tầm nghịch ngợm đến Altec.
    B nào chơi vụ này rồi đi qua cho xin vài lời hay y đẹp.

  5. hoang.duyvien

    hoang.duyvien Advanced Member

    Joined:
    6/4/08
    Messages:
    165
    Likes Received:
    190
    Em ko bác ạ chưa tới tàm nên lại dừng lại ngó nghiêng xem tn. Có 1 bác e quen chơi 515 fieldcoil do 1 bác nam định quấn. Nhưng em chưa nghe nên chưa rõ. Còn bác đó chơi thì để luôn bên ngoài chứ ko cho thùng chơi. Hiện tại em đang đưng dự án fieldcoil lại
    Còn bác nào muốn chuyển qua fieldcoil altec 515 thì bỏ ra 2000usd/1 chiếc altec 515 do nghệ nhân rulit quấn

  6. FieldCoil Adventure

    FieldCoil Adventure Advanced Member

    Joined:
    5/10/14
    Messages:
    601
    Likes Received:
    251
    Bác đo các kích thước cục nam châm điện này post lên , có hình càng tốt
    Bác định thay nam châm điện cho loa loại nào ?
    Điện đế dự định cho cuộn FieldCoil là bao nhiêu ?

  7. Ngoc2

    Ngoc2 Advanced Member

    Joined:
    21/3/17
    Messages:
    1.507
    Likes Received:
    785
    Mình có 01 cặp altec lasing 406 voice coil 2’ (khung che từ to như 416). Dự kiến làm loa trung trầm trong hệ thống 4 đường tiếng field coil : jbl 075 + Altec 802 + Altec 406 + Altec 416.
    075 & 802 dự kiến dùng lõi sắt bằng ribon nanocrystan lên ống thoát (cuốn thủ công) sau đó cuốn cuộn field coil lên.

    > bước đầu dự kiến: Thay Nam chân trung quốc điện áp 24v DC cho 406.

    (Loa woofer có thể o dùng 416 vì nếu dùng 416 2 phương án sau: 1/ làm lại toàn bộ nam châm to lên giữ lại khung màng gân nhện voice coil. 2/ giữ lại sắt che từ khung loa thì phải: tiện mới lõi nam châm thay màng voicoi nhện gân. Kiểu gì cũng không lợi)
    > sẽ làm mới woofer field coil 18’ cho máu.

    Hình dáng nam châm Điện tầu 24 vDC (có lỗ bulong M6 ở giữa lõi mặt dưới hình)

    Kích thước nam châm 3 loại như sau:

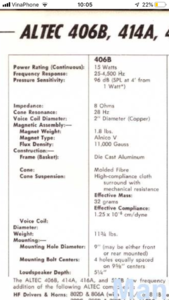

    Kích thước loa Altec 406


    Attached Files:

    Last edited: 17/11/19
  8. FieldCoil Adventure

    FieldCoil Adventure Advanced Member

    Joined:
    5/10/14
    Messages:
    601
    Likes Received:
    251
    Chào Bác Ngọc.
    Bác có thể cho biết thêm chi tiết kích thước của củ loa 416, từ đó để chọn nam châm điện trong 3 loại trên cho phù hợp . Trong các loại trên thì loại nam châm thứ nhất thì thấy phù hợp nhất, nhưng đường kính vành ngoài 100mm có thể quá lớn so đường kính trong củ loa 416.
    Bác đo giúp các kích thước sau (vị trí trên hình kèm) :

    [​IMG]

    + Đường kính ngoài D nắp che củ loa (housing cover)
    + Chiều cao H từ mặt lắp khung loa đến cuối nắp che phía sau
    + Chiều dày h1 của đĩa từ
    + Chiều dày h2 của nắp che phía sau.
    Các kích thước này được xem xét tính toán cho phù hợp với loại nam châm điện nào bên trên.

    Thứ hai, nếu chọn được nam châm phù hợp, phải gia công thêm 2 lỗ đường kính 5.2 mm và ren M6 trên nam châm (lỗ ren trên 2 đầu trục nam châm) để lắp cố định nam châm vào nắp housing cover, và lắp mũi từ cố định vào nam châm.

    [​IMG]

  9. nguahoangphonui

    nguahoangphonui Advanced Member

    Joined:
    28/9/17
    Messages:
    2.308
    Likes Received:
    850
    Bác đích thực là fan của FieldCoil Adventure rồi.

  10. Ngoc2

    Ngoc2 Advanced Member

    Joined:
    21/3/17
    Messages:
    1.507
    Likes Received:
    785
    Báo cáo @fieldcoil adventure:
    Lẫn đâu thước kẹp, đo tạm thước rút:
    Đường kính bao từ: D = 128 mm

    Chiều dày mặt từ trên dưới H1 = H2 = 12

    Chiều cao vỏ bao từ & chiều cao tổng) H = 12 + 38 (H*) + 12
    Thanks

  11. FieldCoil Adventure

    FieldCoil Adventure Advanced Member

    Joined:
    5/10/14
    Messages:
    601
    Likes Received:
    251
    Từ kích thước Bác đo thực tế củ loa, không thể dùng các nam châm điện này được.
    Lý do : như Bác đo đạt chiều cao (H*) chỉ có 38mm, sẽ nhỏ hơn chiều cao h = 40mm của nam châm điện loại 01 , (chỉ hơn 8mm đối với chiều cao h = 30mm của nam châm thứ 2). Ngoài ra còn phải cộng thêm chiều dày củ mũi từ (khoảng 20mm nữa). Còn đường kính chụp housing cover 128mm thì rất khả thi khi nhét nam châm vào. (loại nam châm 03 quá bé không khả thi)
    Để thực hiện dự án, Bác cần gia công lại housing khác có chiều cao H* = 60mm (chênh lêch vài mm cũng được).
    Tổng cộng H = 80mm - 84mm.

    Last edited: 17/11/19
    Ngoc2 likes this.
